SAPHIR|動力電源EV系列鋰電池技術規格
SAPHIR|高品質.時間證 王澤龍 182 1045 0914

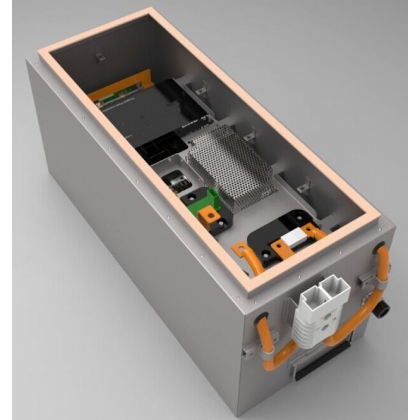

產品名稱：SAPHIR|EV系列鋰電池
編 號：105131-118
型 號：105131-118
簡單介紹： SAPHIR|EV系列鋰電池是專用于移動式機械快速充電的電池組，采用國際先進水平的磷酸鐵鋰（LiFePO4）材料電芯。具有高能量密度、超長的循環壽命、熱穩定性強、支持大功率充放電的優良特性，是新一代穩定、安全、可靠的綠色動力電源。
1、充、放電異口，且放電口具有穩壓功能王澤龍 182 1045 0914
SAPHIR|EV系列鋰電池的充電口與放電口隔離，具有真正意義的充、放電異口的功能。24V鐵鋰電池正常充電時的充電電壓應為29.2V，低于此充電電壓，會降低充電效率，延長充電時間。SAPHIR鋰電池無論加在充電口的充電電壓有多高，EV48-100（示例）電池的放電口輸出電壓都被限制不高于54.2V。這個功能避免了充電機較高的充電電壓直接加到負載直流電機上，而損毀電機。
2、精確的電池剩余電量顯示輸出
SAPHIR|EV系列鋰電池在有效電量范圍內放電電壓較平穩，這一特性是鐵鋰電池的優點。但若用采集電池電壓的方法來測算電池的剩余電量就非常不準確。
SAPHIR|EV系列鋰電池是采用軟件“庫侖積分”的方法，精確測算電池的剩余電量，并以0~5VDC模擬電壓輸出，線性對應電池0%~100%的剩余電量，方便了上位機對電池電量的取值要求。
3、完善的自我保護策略
|
類別 |
保護內容 |
狀態條件 |
現在保護方法 |
恢復方法 |
|
溫度 |
過溫警告 |
溫度>設定警告溫度 |
報警燈閃爍 |
降溫后自動恢復 |
|
過溫報警 |
溫度>設定報警溫度 |
充/放電口斷開，進入休眠模式 |
人工按啟動按鈕恢復 |
|
|
電壓 |
過壓警告 |
電壓>警告電壓 |
報警燈閃爍 |
電壓下降后自動恢復 |
|
過壓報警 |
電壓>報警電壓 |
斷開充電口 |
電壓下降到警告電壓后充電口接通 |
|
|
欠壓警告 |
電壓<欠壓警告電壓 |
報警燈閃爍 |
電壓上升后自動恢復 |
|
|
欠壓報警 |
電壓<欠壓報警電壓 |
電壓低于21.2V時，斷開放電。電壓降到17.5V后，進入休眠模式 |
充電后，人工恢復 |
|
|
電流 |
充電過流 |
充電電流大于120A且持續時間超過設置時間 |
切斷充/放電口，進入休眠模式 |
人工按啟動按鈕恢復 |
|
放電過流 |
放電電流大于60A且持續時間超過設置時間 |
切斷充/放電口，進入休眠模式 |
人工按啟動按鈕恢復 |
應用范圍
王澤龍 182 1045 0914
裝配型AGV
Ø 電動筒式舉升裝配型AGV
Ø 非接觸供電裝配型AGV
Ø 發動機裝配型AGV
搬運型AGV
Ø 軌道穿梭車（RGV）
Ø 夾抱搬運型LGV
Ø 推挽移載運輸型AGV
產品規格
|
電池型號 |
標稱電壓（V） |
標稱容量（AH） |
單體重量（KG） |
更多詳細SAPHIR 產品資料 請聯系王澤龍 |
|
EV24-30 |
25.6 |
30 |
9 |
|
|
EV24-40 |
40 |
17 |
||
|
EV24-60 |
60 |
25 |
||
|
EV24-80 |
80 |
29 |
||
|
EV24-100 |
100 |
34 |
||
|
EV24-120 |
120 |
42 |
||
|
EV24-160 |
160 |
60 |
||
|
EV24-200 |
48V |
200 |
65 |
|
|
EV48-20 |
20 |
17 |
||
|
EV48-30 |
30 |
21 |
||
|
EV48-40 |
40 |
32 |
||
|
EV48-60 |
60 |
40 |
||
|
EV48-80 |
40 |
48 |
||
|
EV48-100 |
80 |
65 |
||
|
EV48-160 |
160 |
86 |
||
|
EV48-180 |
180 |
95 |
||
|
EV48-200 |
200 |
130 |
||
|
標稱放電電流 |
0.5C/1C電流持續放電 |
|||
|
SOC（荷電狀態）測量 |
實時反饋電池電量狀態/算法修正 |
|||
|
剩余電量LED顯示 |
5格綠燈顯示電量0%~100% |
|||
|
報警LED燈 |
紅燈，閃爍報警、遠程開關控制 |
|||
|
RS-485通信 |
Modbus通信規約、 IOA/IOB模擬量輸出 |
|||
|
SOH |
健康狀態統計 |
|||
|
BMS管理系統 |
提供過壓、欠壓、過流、高溫、低溫、短路等保護功能 |
|||
|
環形金屬按鈕開關 |
按下啟動系統、環形燈亮。再按關閉系統指示燈滅 | |||
|
工作溫度 |
-15℃～55℃ |
|||
|
儲存溫度 |
0℃～55℃ |
|||
備注：可以根據技術要求訂制SAPHIR鋰電池。如有尺寸、特殊要求，可按要求進行加工訂制。
王澤龍 182 1045 0914
SAPHIR|動力電源EV/TP系列充電機技術規格
SAPHIR|高品質.時間證
產品名稱：SAPHIR智能充電機
編 號：221644-658
型 號：221644-658
簡單介紹：本系列充電機具有防電池反接、輸出短路、輸出過載等保護功能。還具有自動開關機的功能，可長期接通輸入電源。需充電時，連接上電池組，充電機工作；不需充電時，斷開電池組，充電機停止工作，操作非常簡便、人性化。
SAPHIR系列電池充電機是以高頻開關電源為核心，主功率變換器應用了高頻高導磁納米晶變壓器，微電腦控制的智能化全自動充電機。
高新技術的應用，提高了整機轉換效率。產品具有高效、節能的顯著特點，相比傳統充電機節電20%—30%。
本系列充電機微電腦內置多種電池充電程式，精確模擬不同種類電池的充電曲線。選擇不同的充電程式，可對AGM、膠體、半膠體以及富液注水等鉛酸蓄電池進行充電。
充電系統由充電機與被充蓄電池組成二元閉環回路，采用dU/dt和dI/dt技術原理，動態跟蹤電池可接受電流，微電腦自動根據電池的狀態確定在線充電程式參數，控制輸出電流電壓及充電時間，充電電流從始至終處在電池的可接受充電電流曲線附近，使電池幾乎在無氣體析出的條件下充電。既節約用電、實現快速充電，又對電池無損傷，延長電池壽命。電流輸出是脈沖電流方式，提高了電池充電接受能力，減少濃差極化、電化學極化，減少氣體產生。這對充電過程降低電池溫升，減少電池極板變形、減少氣體沖刷極板、減少活性物質脫落是非常重要的。
本系列充電機具有防電池反接、輸出短路、輸出過載等保護功能。還具有自動開關機的功能，可長期接通輸入電源。需充電時，連接上電池組，充電機工作；不需充電時，斷開電池組，充電機停止工作，操作非常簡便、人性化。
SAPHIR智能化全自動電池充電機是一種高可靠性、高穩定性的新型節能型電池充電機。
產品特點
● 額定輸入電壓：AC220V ±15%
● 額定頻率：45～65 Hz
● 電池組電壓：24V/48V/72V/96V等
● 滿載效率：≥93％
● 最大充電電流：4，8,13,20,25A等
● 均充、浮充：自動完成
● 電池類別：AGM、膠體、半膠體以及富液注水等鉛酸電池 （充電程式出廠時已設定。若需再次設定選擇，需在專業人員指導下進行）
● 關機方式：自動，或定時，或斷開充電插頭自動關機
● 冷卻方式：強迫風冷
● 顯示方式：LED數字表頭，配合LED燈指示充電狀態
● 機械沖擊及抗震等級：符合SAEJ1378 要求
● 防護等級：IP46
● 工作溫度：-5℃～+45℃
● 存儲溫度：-30℃～+70℃
● 充電控制：溫度補償控制，絕不過充、欠充
● 電池類別：EV系列充電機專用于磷酸鐵鋰電池；
TP系列充電機專用于AGM、膠體、版膠體以及富液注水等鉛酸電池。
【EV系列鋰電池充電機 規格型號】
【TP系列鉛酸充電機 規格型號】
|
|
|
|
|
|
|
|
