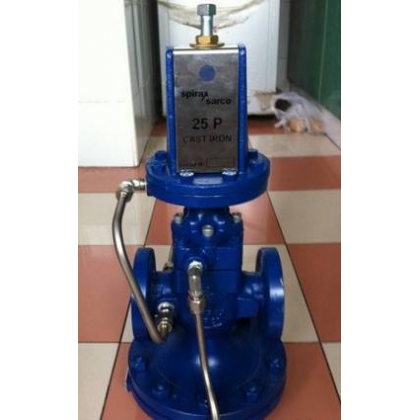

一、DP17斯派莎克蒸汽減壓閥產品概述
DP17蒸汽減壓閥該產品在普通減壓閥的基礎上做的改進。膜片采用了新型材料，并加大了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定，本產品的另一突出特點為：同一個閥體上可安裝和互換多個導閥，在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。
本產品主要應用于蒸汽管路，適應流量大、進口壓力變化大的蒸汽管線領域。
二、DP17斯派莎克蒸汽減壓閥主要性能指標
DP17斯派莎克蒸汽減壓閥主要性能指標
灰色區域：示意該產品禁用。
A-D-E：螺紋或法蘭連接EN 1092 PN25，ANSI 300LB。
A-B-C：法蘭連接ANSI 150LB。
F-F：DP17G最高工作溫度120℃。
注意：該系列產品的壓力調節范圍是0.2-1.7barg。
三、DP17斯派莎克蒸汽減壓閥主要技術參數表(在飽和蒸汽條件下)
公稱壓力
PN25
PMA最高允許壓力
25bar g @ 120℃
TMA最高允許溫度
232℃
TMI最低允許溫度
-10℃
PMO最大工作壓力*
17bar g
TMO最大工作溫度
DP17 232℃
DP17G 120℃
TMIO最低工作溫度
0℃
出口壓力范圍
0.2-1.7
最高冷態測試壓力
38bar g
四、DP17斯派莎克蒸汽減壓閥主要零部件材料表(用于氧氣介質時的材料)
零件名稱
零件材料
閥體閥蓋
WCB
閥座
2Cr13
閥瓣
2Cr13
閥桿
2Cr13
膜片
316
調節彈簧
60Si2Mn
主閥彈簧
50CrVA
五、DP17斯派莎克蒸汽減壓閥主要流量系數表(Cv)
DN
15
20
25
32
40
50
65
80
100
125
150
Cv
2.8
5.5
8.1
12.0
17.0
28.0
45.5
60.1
93.3
146
186
六、DP17斯派莎克蒸汽減壓閥主要連接尺寸表
DP17斯派莎克蒸汽減壓閥主要結構圖
DN
L
H1
H
D
15
147
221
133
185
20
154
224
136
185
25
160
235
145
207
32
180
236
156
207
40
200
238
176
255
50
230
246
183
255
65
250
295
200
320
80
310
323
230
350
100
350
340
263
380
125
400
359
306
455
150
450
375
330
500
訂貨須知：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：【DP17蒸汽減壓閥】1.公稱通徑 2.產品型號 3.流體性質（包括公稱壓力、溫度、介質） 4.閥體、密封材料 5.連接方式 6.傳動方式。
