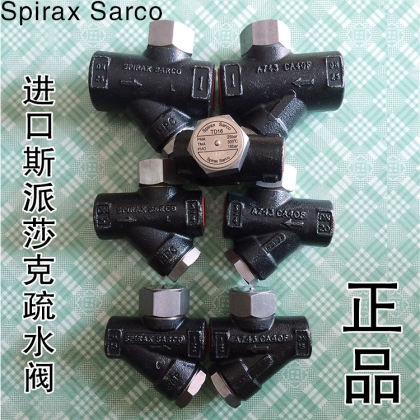

斯派莎克TD16熱動力疏水閥：DN15(1/2)4分；DN20(3/4)6分；DN25(1寸)。



標牌上:SpiraX SarcoTD16( PMA:25bar  TMA:300°C  PMO:16bar)



  斯派莎克TD16熱動力疏水閥的工作過程：



    起動時，進口壓力把碟片頂起，較冷的冷凝水和空氣立即排出（A）。熱的冷凝水通過疏水閥產生二次蒸汽，高速運動的二次蒸汽在碟片下方產生低壓區，使碟片靠近閥座（B）。同時，二次蒸汽在碟片上方的腔室累積，壓力也使碟片靠近閥座。碟片壓緊閥座的內環，關閉進口。同時碟片壓緊外環，這樣可以確保碟片上方的壓力（C）。



    由于碟片上方二次蒸汽的冷凝壓力下降，碟片再次升起，閥門排開。冷凝水又能自由排放，工作再次循環（D）。



    斯派莎克TD16熱動力疏水閥的工作原理:



     斯派莎克TD16熱動力疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。



斯派莎克TD16熱動力疏水閥的使用方法：



1、Spirax Sarco熱動力疏水閥TD16***使用，先打開旁路閥，排除熱力管道內的凝結水。如系新安裝管道，可排放一段時間蒸汽，以進一步吹掃管道。

2、開啟入口閥，關閉旁路閥。

3、如疏水閥只有蒸汽逸出，可能是熱力管道內無凝結水，關閉進口閥一段時間，再使用。

4、在低溫，低壓環境下，排放凝結水時有部分閃蒸蒸汽產生。并非疏水閥漏汽。

5、如凝結水回收利用，須取水樣分析，合格后才能進入回收系統，否則可通過閥排掉。

6、低溫環境可考慮保溫，防止意外事故凍壞疏水閥。



斯派莎克TD16熱動力疏水閥的安裝方法：

（1）安裝時應清除管道內所有雜物。

（2）疏水閥應安裝在低于用汽設備或輸汽管路的下部位置以利于排水。

（3）閥體上箭頭指向應與管道內介質流向一致。

（4）疏水閥安裝時必須保持水平直立，不要傾斜，以免影響正常工作。



斯派莎克TD16熱動力疏水閥閥體設計條件：



PMO -工作壓力  16barg        TMO -工作溫度  300°C



PMA  -允許壓力  25barg        TMA  -允許溫度300°C



注意：***小工作壓力為0.2barg   PMOB  -工作背壓為80%上游壓力。



斯派莎克熱動力疏水閥的型號：TD16 TD42H   TD42L 為絲口內螺紋連接，內置過濾器，體積小重量輕，安裝清洗過濾網維修方便。
