b. 0-10mA.DC輸入阻抗500Ω

(二)開關量觸點控制。

*輸出信號：(一)閥位反饋信號：4-20mA.DC負載阻抗≦750Ω

*基本誤差：≦±1%

*死區       0.1～9.9%可調   默認設置為≤0.5%

*中途限位    開限位設置范圍為   40%~100%

關限位設置范圍為   0%~60%

*間隙：≤1mm

*禁止運行時間    0~99秒可調

*供電電源：   三相三線制，380V.AC±10%，50Hz±1%

*外殼防護等級：IP68

*防爆等級：  (一)遙控器本安型ibII BT4

(二)執行機構為隔爆型d II BT4

*輸出觸點容量：250V.AC 5A; 30V.DC, 5A

*使用環境條件：(一)環境溫度：-25～+70℃(隔爆型：-20～+60℃)

(二)相對濕度：5%～98%;

(三)大氣壓力：86～106kPa;

(四)空氣介質： 周圍空氣中無腐蝕性氣體

*抗干擾指標：a、外磁場≤400A/m 50HZ

b、共模干擾250v, 50HZ

c、串模干擾 有效值為1v的交流信號

頻率為50Hz，相位0~360°

d、靜電放電：4kV

e、電快速瞬間脈沖群： 電源端1000v； 信號輸入端；500V

f、射頻干擾： 頻率80～1000MHZ， 試驗場強3V/m，距離1m

g、浪涌干擾1kV

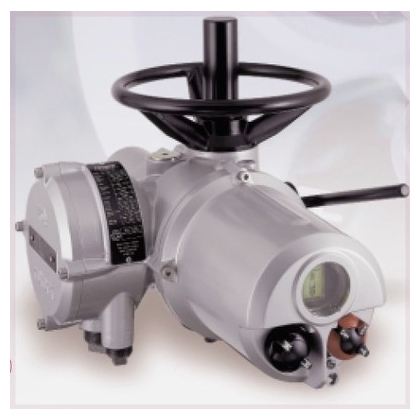

  IQ/MOW、IQ/MOW系列角行程 智能型電動執行機構是在IQ、IQM多轉式智能型電動執行機構的基礎上，配套二級蝸輪蝸桿減速器組合而成。

IQ/MOW、IQ/MOW系列角行程 智能型電動執行機構的智能控制器，接受標準模擬電流控制信號或開關量控制信號，同時與閥位傳感器的位置信號相比較，將執行機構的輸出軸定位于和輸入信號相對的位置上，完成定位控制，又可以根據聯鎖控制、兩線控制或事件信號定位于控制系統預先設置的位置，除非在運行過程中發生執行機構的輸出軸轉矩值大于額定轉矩值或設定轉矩值，否則執行機構的智能控制器將滿足控制系統的要求，發生正確的指令，觸發三相固態繼電器，使電動機接通三相電源，驅動執行機構正常運行。1、智能型電動執行機構的主要特點：

＊ 采用大規模的數字集成芯片，功能強大，精度等級高。

＊ 機電一體化設計，體積小，重量輕。

＊ 采用專業的壓力傳感器測量輸出軸的力矩值，因此提高了力矩測量值的準確度，誤差率≤5%并可動態監視、顯示過力矩、堵轉可報警.

＊ 位移傳感器采用霍爾傳感器，并對脈沖信號數字量化處理，因此閥門定位精度的基本誤差為1級精度。

＊ 執行機構的功能、參數設置、調試和現場電動操作都通過手持式紅外線遙控器進行設定，毋需打開箱蓋。

＊ 全中文及字符顯示，菜單式操作，直觀明了，易學、易懂、易操作。

2、智能型電動執行機構的功能：

＊ 行程限位保護功能

＊ 力矩限位保護功能

＊ 狀態指示觸點功能

　　1)中途限位    2)執行器正在打開    3)執行器正在關閉    4)執行器正在運行     5)就地停止

6)就地控制    7)遠程控制    8)開閥聯鎖    9)關閥聯鎖    10)手輪操作中    11)開閥力矩跳斷

12)關閥力矩跳斷    13)行程中力矩跳斷

　　 ＊ 閥門報警功能

　　1)過力矩報警功能a、關方向過力矩b、開方向過力矩

　　2)堵轉報警功能a、關方向堵轉b、開方向堵轉

　　 ＊ 控制報警功能1)緊急事件(ESD)報警保護2)斷信號保護

　　 ＊ 執行機構報警功能

1)電機過熱保護         2)控制箱過熱保護         3)電池電量低保護

4)內電源故障保護         5)電源缺相、掉相保護         6)內部系統故障保護

7)當前閥位信號掉失保護         8)就地接線故障報警

　　 ＊ 瞬時反向保護功能 ＊ 就地控制點動／自保持選擇功能

　　 ＊ 觸點方式選擇功能 ＊ 外部聯鎖保護功能 ＊ 條件控制保護功能

　　 ＊ 兩線控制保護功能 ＊ 力矩旁路保護功能 ＊ESD超越保護功能 ＊ 中斷設置功

　　 ＊ 附加指示觸點功能 ＊ 遙控器設定功能 ＊ 執行機構顯示功能 ＊ 三相電源相序自動判別
