品牌
羅托克
產地
上海
加工定制
是
標準
國標
規格
QT05-QT250
可售賣地
全國
材質
鋁合金
型號
QT10 20 30 40 60 90

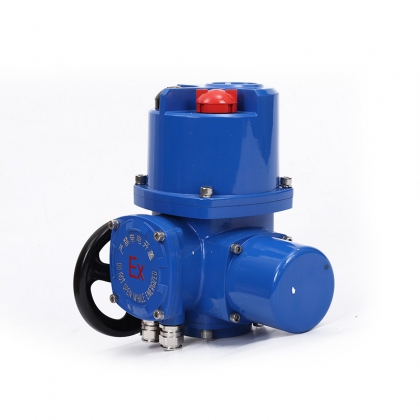

閥門電動裝置QT100-1 QT120-1 QT150-1 QT200-1 1 QT300-1 閥門電動執行器簡介：
IQT系列智能型電動執行機構是我公司最新研制的具有完全自主知識產權的新一代智能化控制產品。其采用超大規模的模擬和數字混合集成芯片進行設計，組成SOC系統。使得精確控制與高性能實現完美結合，其中設置的功能涵蓋了用戶對此執行機構的所有技術要求。IQT系列為部分回轉型，輸出轉矩范圍50N.m～12000N.m。
閥門電動裝置QT100-1 QT120-1 QT150-1 QT200-1 1 QT300-1 閥門電動執行器技術參數
型號\項目
規格
輸出轉矩
輸出轉速（r/min）
電機參數（單相、220V）
90°運行時間（S）
參考重量
參考功率（W）
額定電流（A）
QT1
QT06
60
0.9
15
0.25
17.5
9
QT09
90
25
0.30
10
QT2
QT10
150
0.7
40
0.80
20.6
12
QT15
190
40
0.80
13
QT3
QT20
280
0.6
40
0.80
26.3
17
QT30
380
60
1.20
18
QT40
500
90
1.60
19
QT4
QT60
600
0.5
90
1.60
29.3
22
QT80
800
180
3.20
23
QT90
900
180
3.20
23
QT100
1000
200
3.60
25
QT3X
QT120
1200
0.2
60
1.20
80
36
QT150
1500
90
1.60
38
QT4X
QT160
1600
0.17
90
1.60
90
48
QT200
2000
180
3.20
49
QT250
2500
180
3.20
49
QT300
3000
200
3.60
51
QT5
QT150
1500
0.17
90
1.60
86
68
QT200
2000
180
3.20
70
QT250
2500
200
3.60
70
閥門電動裝置QT100-1 QT120-1 QT150-1 QT200-1 1 QT300-1 閥門電動執行器特征
1、外殼：由于使用了優質鋁合金，重量輕。并且內外表面經陽極氧化處理，外表面經聚酯粉末粉層，耐腐蝕性強。
2、電機：采用SPG鼠籠式電機，輸出扭距大，并且內置熱保護開關，進行溫度控制，可防止損壞電機。
3、手動結構：不通電時，扳動離合器手柄可進行手動操作。通電進，離合器自動復位。
4、位置指示器：指示器安裝在中心軸上，可以觀察閥門位置。并有指示燈（SLU）可供選擇。
5、干燥器：用來控制溫度，防止執行器內部水分凝固，保持內部電氣高定位置。
6、限位開關：由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置。
7、扭距開關（除QT-1外）：可提供過載保護，防止損壞電機。（出廠前已設定好，請用戶不要隨意更改設置）。
8、自鎖：有自鎖功能，防止反轉，傳動部分穩定可靠。
9、安裝：底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行了加工，適應性強?？稍诖怪卑惭b，也可以水平安裝。
10、接線端子：線路布置緊湊合理，接線端子直徑2.5mm，壓力大，聯接牢固。
11、蝸輪：采用凹輪設計，與蝸桿的接觸面大，傳輸扭矩大，平穩且耐磨，使用壽命長。
12、PCU板：結構緊湊合理，將PCU板內置于機殼內。
