品牌
羅托克
產品特性
動作靈敏
連接形式
法蘭
加工定制
是
公稱通徑
DN20-DN400mm
適用介質
水、蒸汽、油品、各種高腐蝕化學介質、弱酸堿介質
壓力環境
常壓
工作溫度
常溫
流動方向
單向
驅動方式
電磁
零部件及配件
執行器
形態
柱塞式
類型(通道位置)
二通式
密封形式
硬密封型
規格
DN20-DN400
調節閥
渤工
可售賣地
全國
材質
鑄鋼
型號
ZDLP-16C

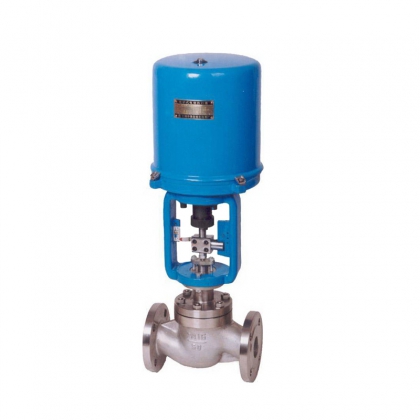

ZDLP電動單座調節閥,配用3601L系列電子式直行程電動執行機構.具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性準確、拆裝方便等優點.應用于準確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值.特別適用于壓差較大,允許泄漏量也較大且不是很清潔的介質場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種.產品公稱壓力等級有PN16、40、64;公稱通徑范圍DN25~400.適用流體溫度有-250℃~+560℃范圍內多種檔次.泄漏量標準為Ⅱ級或Ⅳ級.流量特性為線性或等比.多種多樣的品種規格可供選擇。
電動調節閥門主要零件材料:
閥體、閥蓋:HT200、ZG230~450、ZG1Cr18Ni9Ti
閥芯、閥座:1Cr18Ni9Ti、司鈦萊合金堆焊
填 料:聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片:橡膠石棉板、1cr18Ni9Ti、石墨纏繞墊片
閥桿、推桿:2Cr13、1Cr18Ni9Ti
襯 套:2Cr13
電動調節閥門主要技術參數:
公稱通徑mm 20 25 32 40 50 65 80 100 125 150 200 250 300 400
閥座通徑mm 20 26 32 40 50 66 80 100 125 150 200 250 300
額定流量系數kv
6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600 2700
公稱壓力(MPa) 0.6,1.6， 2.5， 4.0， 6.4
行程 10 16 25 40 60 100
流量特性 直線，等比，快開
工作溫度℃ -40~230℃(常溫型)，散熱片式230~450℃(中溫型)，特殊訂貨-100~600℃
法蘭尺寸 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式 直通雙座鑄造球型閥
上閥蓋型式 普通式(常溫)，熱片式(中溫)，長頸式(低溫)
閥體允許壓差 ≤公稱壓力 4.0 3.4
配用電動執行機構型號 PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312 PSL325
361L 361LSA-08 361LSA-20 361LSB-30 361LSB-50 361LSC-65 361LSC-99
防爆型 361LXA-20 361LXB-30 361LXB-50
