品牌
羅斯蒙特
型號
3051DP3A22A-WJGDB00
加工定制
否
測量范圍
0-1MPA
測量介質
漿液
電源電壓
24VDC
防爆等級
一級
輸出信號
4,20mADC
精度等級
不低于0.1,
防護等級
不低于IP65
接口尺寸
M20,1.5
產地
美國

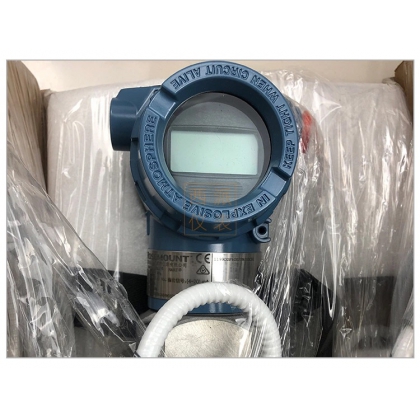

產品詳情
羅斯蒙特為工業過程提供全方位的自動化測量儀表，廣泛應用于化工石油、電力、天然氣、金屬冶煉領域。
自1969年以來，羅斯蒙特壓力變送器已經成為優良性能和可靠性能的象征，在世界各地安裝數量超過一千萬臺。產品免維護，精度等級高，分為：0.025%、0.04%、0.055%、0.075%。
三、儀表選型
- = 不提供 ? = 提供
型號
變送器類型（選其一）
CD
CG
CA
3051CD
3051CG
3051CA
差壓變送器
表壓變送器
絕壓變送器
·
-
·
-
·
-
-
-
·
代碼
壓力范圍（量程/最小量程）
CD
CG
CA
3051CD型
3051CG型
3051CA型
0（1）
-3至3inH2O/0.1inH2O
(-747至747Pa/25Pa)
不提供
不提供
·
-
·
1
-25至25inH2O/0.5inH2O
(-6.22至6.22kPa/0.12kPa)
-25至25inH2O/0.5inH2O
(-6.22至6.22kPa/0.12kPa)
0至30psia/0.3psia
(0至207kPa/2.1kPa)
·
·
·
2
-250至250inH2O/2.5inH2O
(-62.2至62.2kPa/0.6kPa)
-250至250inH2O/2.5inH2O
(-62.2至62.2kPa/0.6kPa)
0至150psia/1.5psia
(0至1034kPa/10.34kPa)
·
·
·
3
-1000至1000inH2O/10inH2O
(-248至248kPa/2.5kPa)
-407至1000inH2O/10inH2O
(-101至249kPa/2.5kPa)
0至800psia/8psia
(0至5516kPa/55.16kPa)
·
·
·
4
-300至300psi/3psi
(-2070至2070kPa/20.7kPa)
-14.7至300psi/3psi
(-101至2070kPa/20.7kPa)
0至4000psia/40psia
(0至27580kPa/276kPa)
·
·
·
5
-2000至2000psi/20psi
(-13800至13800kPa/138kPa)
-14.7至2000psi/20psi
(-101至13800kPa/138kPa)
不提供
·
·
-
注:3051CG型的量程下限隨大氣壓的變化而改變。
代碼
輸出
CD
CG
CA
A
4-20mA，帶有基于HART協議的數字信號
·
·
·
M
低功耗，1-5Vdc帶有基于HART協議的數字信號（0.8-3.2Vdc,用選項代碼C2）
注:無危險場所認證l1,N1,E4和K6
·
·
·
F
FF總線
·
·
·
W
Profibus
·
·
·
結構件材料
·
·
·
代碼
過程法蘭類型
法蘭材料
排液/排氣閥
法蘭接頭材料
CD
CG
CA
5
共面
電鍍碳鋼
不銹鋼
電鍍碳鋼
·
·
·
2
共面
不銹鋼
不銹鋼
不銹鋼
·
·
·
3
共面
哈氏合金C
哈氏合金C
哈氏合金C
·
·
·
4
共面
蒙乃爾
蒙乃爾
蒙乃爾
·
·
·
8
共面
電鍍碳鋼
哈氏合金C
電鍍碳鋼
·
·
·
7
共面
不銹鋼
哈氏合金C
不銹鋼
·
·
·
0
替代法蘭-見選項H2，H3，H4，H7，F(xiàn)A，F(xiàn)B ，F(xiàn)C，F(xiàn)D，S5
·
·
·
注：代碼3，7，8符合NACEMR01-75推薦材料
·
·
·
代碼
隔離膜片材料
CD
CG
CA
2
316L不銹鋼
·
·
·
3
哈氏合金C-276（符合NACEMR01-75推薦材料）
·
·
·
4
蒙乃爾
·
·
·
5
鉭（僅適用于3051CD與CG型，量程2-5。不適用于3051CA型）
·
·
-
6
鍍金蒙乃爾（與O型環選項代碼B組合使用）
·
·
·
7
鍍金不銹鋼
·
·
·
代碼
O型環
CD
CG
CA
A
玻璃填充特氟隆
·
·
·
B
石墨填充特氟隆
·
·
·
代碼
灌充液
CD
CG
CA
1
硅油
·
·
·
2
惰性液（鹵代烴）
·
·
-
代碼
外殼材料
導線管入口尺寸
CD
CG
CA
A
鋁，覆聚氨酯涂層
1/2-14NPT
·
·
·
B
鋁，覆聚氨酯涂層
M20×1.5(CM20)
·
·
·
C
鋁，覆聚氨酯涂層
PG13.5
·
·
·
D
鋁，覆聚氨酯涂層
G1/2
·
·
·
J
不銹鋼
1/2-14NPT
·
·
·
K
不銹鋼
M20×1.5(CM20)
·
·
·
L
不銹鋼
PG13.5
·
·
·
M
不銹鋼
G1/2
·
·
·
A01
一套調節控制功能：PID,算術，信號特征化，積分等，需要工廠管控網外殼與現場總線
·
·
·
D01
一套診斷，引壓線堵塞與雙屏幕診斷，需要工廠管控網外殼與現場總線
·
·
·
代碼
替代法蘭選項(要求結構件材料代碼O)
CD
CG
CA
H2
傳統法蘭,316 SST,SST排液/排氣閥,SST法蘭接頭
·
·
·
H3
傳統法蘭,哈氏合金C,哈氏合金C排液/排氣閥, 哈氏合金C法蘭接頭
·
·
·
H4
傳統法蘭,蒙乃爾, 蒙乃爾排液/排氣閥, 蒙乃爾法蘭接頭
·
·
·
H7
傳統法蘭,316 SST,哈氏合金C排液/排氣閥, 316 SST法蘭接頭
·
·
·
HJ
符合DIN的傳統法蘭，不銹鋼，7/16英寸接頭/閥組螺栓
·
·
·
HK
符合DIN的傳統法蘭，不銹鋼，10毫米接頭/閥組螺栓
·
·
·
HL
符合DIN的傳統法蘭，不銹鋼，12毫米接頭/閥組螺栓
·
·
·
FA
液位法蘭，SST，2英寸，ANSI150級，垂直安裝
·
·
·
FB
液位法蘭，SST，2英寸，ANSI300級，垂直安裝
·
·
·
FC
液位法蘭，SST，3英寸，ANSI150級，垂直安裝
·
·
·
FD
液位法蘭，SST，3英寸，ANSI300級，垂直安裝
·
·
·
FP
DIN液位法蘭，SST，DN50，PN40，垂直安裝
·
·
·
FQ
DIN液位法蘭，SST，DN80，PN40，垂直安裝
·
·
·
注：代碼H3，H7符合NACEMR01-75推薦材料
