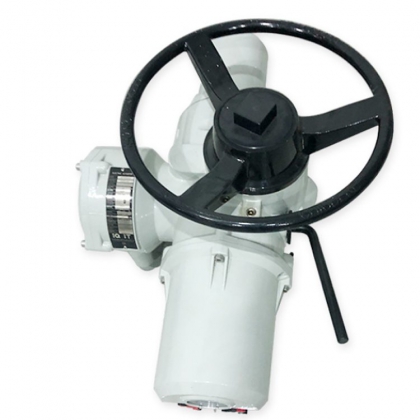

IQ電動執行器 電動閥門配套 羅托克電動執行器說明書 IQ-FD系列智能一體化電動執行器是吸收英國技術生產的全智能型產品，采用非侵入式設計，系現代機械工業技術與微電子技術結合的產物。該電動執行器產品具有功能全面、性能可靠、體積小、重量輕、使用維護方便的特點，同時執行器采用LCD液晶顯示、機型采用OLCD顯示，以中文或英文形式直觀顯示執行器的工作狀況。調試簡單、操作方便，并可將各種工作狀態通過斷電器任意組態形式發送到中央控制系統中。在石油、化工、電力、冶金、造紙、水處理等行業中得到廣泛應用。IQ電動執行器 電動閥門配套 羅托克電動執行器說明書在提供技術和服務的同時還充分考慮了用戶的成本，致力于為用戶提供一種高性能、性價比的產品
電動執行器的主要功能特點介紹
1、非侵入式(免開蓋設置參數)；IQ-FD系列智能一體化電動執行機構采用無貫通軸的磁控開關設計，現場調試無須打開電氣箱端蓋。所有設定和調整均使用紅外遙控器設定來完成；
2、中文或英文界面LCD液晶顯示(如右圖)：簡單的數字與全中文提示界面顯示為用戶提供了方便，獨特黃屏背景照明系統在大角度和高照度燈光條件下均可清晰地觀測執行機構的工作狀況。同時還配置綠、黃、紅三個LED指示燈指示閥位和運行狀態，使用戶對執行機構狀態一目了然，信息顯示簡捷易懂：
3、紅外遙控功能，與現場操作設置方法基本相同；
4、具有停電自動記憶功能，確保已設置參數和實時顯示數據存儲；
5、輸入、輸出全光電隔離，具備高電壓保護功能，自由駁接任何設備儀表；
6、采用多達四臺單片計算機數據交換及處理，以提高模塊反應速度，從而實現精度伺服控制：
7、相序保護，IQ—FD智能一體化電動機構，運用自動相序識別技術，可使執行機構在安裝接線時無須考慮三相交流電的相序問題并在運行過程中時刻受到監控，確保執行機構安全運行
8、缺相保護，IQ—FD智能一體化電動執行機構為防止缺相給電機造成損害，執行機構上的電子監視功能不僅可準確判斷電源是否出現缺相或電源異常，而且具有運行中缺相保護功能：
9、過熱保護，IQ—FD智能一體化電動執行機構，在電機內裝有熱傳感器，如果電機線圈溫度超過設定值，(設定值為125。C)電動執行機構將自動斷開電機的供電回路，并在顯示屏上準確報出故障原因。
10、具有電動執行器靈敏度調節功能，并針對不同控制需求設定控制范圍：
11、具有電動執行器慣量調節功能；可針對不同電機慣量進行設定，保證控制精度范圍；
12、具有正、反作用選擇功能，以滿足實際工況需要；
13、采用固態功率控制單元，真正實現了大功率電機模塊化控制，并提高電動頭產品可靠性。
14、IQ-FD智能一體化系列執行機構的箱體部分由高強度鋁合金材料壓鑄和特選鋼材鑄造而成。這樣不僅大大減輕了電動執行機構的重量而且使其外觀也美觀。內部機械配件為進行調質處理的碳鋼和具耐磨損特性的黃銅經過數控加工中心加工而成，從保證了IQ-FD電動執行機構的品質。
遙控器的操控功能，本
控制器為Exdll CT4防爆設計。
IQ—FD系列智能電動執行機構之遙控器，采用先進的紅外線遙感技術，可在各種工礦場合對執行機構進行開關限位的設定，力矩的設定，控制鏟及顯示功能的調整設定，同時還可調出參數設定菜單能夠?qū)刂菩盘?hào)，電動閥門狀態運行狀態指示狀態進行分析。IQ—FD系列還推出可定制，遠距離控制上限可達20米的遠距離搖控器，用戶亦可定制采用無線遠距控制遙控器，這樣提高了安全運行性，特別是那些要求防爆的場合尤為重要。
圖：采用了現場總線方式連接執行機構的情況。
為滿足不同現場控制系統的需要，IQ—FD系列智能電動執行機構為用戶提供了不同標準的現場總線控制模塊。
Modbus(標配)
采用Modbus模塊的IQ—FD系列智能電動執行機構，使用RS485數據總線連接，采用Modbus的
RTU通訊協議，可以上限38．4kbit／s速度傳輸數據，能夠方便的在目前流行的組態軟件中進行組態，提供執行機構全部控制功能及反饋數據的現場總線通訊。作為可選的功能，執行機構還可
安裝Modbus冗余模塊，通過系統連線組成總線環線路?？偩€控制系統自動切換到能夠正常的通信模塊。保證系統的正常運轉。
Profibus(可選)
采用SIEMENS SPC3集成芯片設計的Proflbus的總線接口，實現Profibus Dp的全部功能，兼容EN50170標準。數據傳輸速率為9-8kbit／s一12Mbit／s，每個報文的數據容量多達244個字節，它的響應時間從幾百微秒到幾百毫秒，傳輸介質為屏蔽雙絞線或光纖。隔離技術，消除了來自零線的干擾。根據用戶的要求，還可提供DN、HAT、FF等標準的現場總線接口。
遠程維護技術(可選)
通過智能電動執行機構的遠程通信功能，無論將執行機構按裝在什么地方，都可通過GSM全球通信網絡及wifi通訊方式與數據記錄器里的數據進行數據交換。為實時分析和配置執行機構參數提供好、快、方便的技術支持。
