羅托克

產地

電壓

220/380V

驅動能源

電動

可售賣地

全國

型號

IQT500

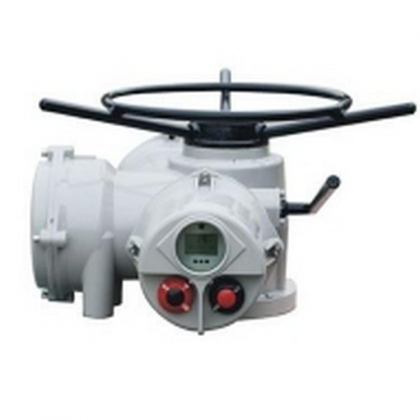

IA、IM、IQ系列智能型電動執行機構是智能產品。數字集成芯片，專業的數字力矩傳感器和數字位移傳感器、全中文菜單操作和顯示、機電一體化的結構設計，造就了其完美的功能、優異的性能、輕巧美觀、調試簡單、操作方便。與閥門配套，組成執行單元，應用于電站、石油、鋼鐵、化工、輸油管道、污水處理等自動控制系統中，既能滿足頻繁調節控制，又能滿足斷續控制的要求。(閘閥、截止閥、隔膜閥等)

本產品執行的標準代號及名稱：Q/ZTK 01-2009《智能型電動執行機構》

1、智能型電動執行機構的主要特點：

＊采用大規模的數字集成芯片，功能強大，精度等級高。

＊機電一體化設計，體積小，重量輕。

＊采用專業的壓力傳感器測量輸出軸的力矩值，因此提高了力矩測量值的準確度，誤差率≤5%并可動態監視、顯示

過力矩、堵轉可報警.

＊位移傳感器采用霍爾傳感器，并對脈沖信號數字量化處理，因此閥門定位精度的基本誤差為1級精度。

＊執行機構的功能、參數設置、調試和現場電動操作都通過手持式紅外線遙控器進行設定，毋需打開箱蓋。

＊全中文及字符顯示，菜單式操作，直觀明了，易學、易懂、易操作。

2、智能型電動執行機構的功能：

＊行程限位保護功能

＊力矩限位保護功能

＊狀態指示觸點功能

1)中途限位



2)執行器正在打開



3)執行器正在關閉



4)執行器正在運行



5)就地停止



6)就地控制

7)遠程控制



8)開閥聯鎖



9)關閥聯鎖



10)手輪操作中



11)開閥力矩跳斷



12)關閥力矩跳斷



13)行程中力矩跳斷

＊閥門報警功能

1)過力矩報警功能a、關方向過力矩b、開方向過力矩

2)堵轉報警功能a、關方向堵轉b、開方向堵轉

＊控制報警功能



1)緊急事件(ESD)報警保護
