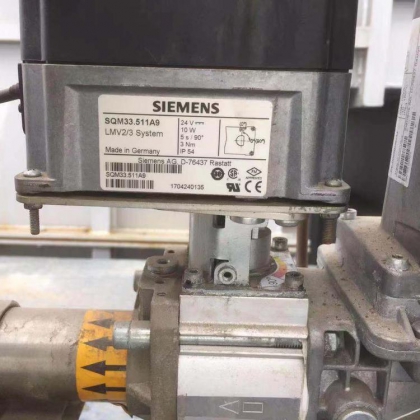

SQM33系列執行器可順時針或逆時針旋轉，運行扭距至大可到40Nm.
至大旋轉角度160°
? 90°運行時間15 60s
? 2個限位，6個輔助開關
? 可有反饋信號輸出
? 可以模擬量控制（2-10V，4-20mA)
工作電壓
AC / DC 24 V±20％（接口負載）
安全等級
2 to EN 60 730 part 1 and parts 2-14
功耗
- SQM33.4
- SQM33.5
Max. 7.5 W
Max. 10 W
時間
至高50％，持續3分鐘
角度調整，可用范圍
至大90°
安裝位置
可選
防護等級
- SQM33.41 /SQM33.51
- SQM33.550A9
IP54至EN 60 529-1
IP40（在電纜出口處，未連接導管）
通過導管連接可以實現IP54
Operating voltage
AC / DC 24 V ±20 % (load on interface)
Safety class
2 to EN 60 730 part 1 and parts 2-14
Power consumption
- SQM33.4…
- SQM33.5…
Max. 7.5 W
Max. 10 W
Perm. on time
50%, max. 3 min. continuously
Angular adjustment, usable range
Max. 90°
Mounting position
Optional
Degree of protection
- SQM33.41 / SQM33.51
- SQM33.550A9
IP54 to EN 60 529-1
IP40 (at the cable outlet, with no conduit connected)
IP54 can be achieved with conduit connected
SQM33 系列的執行器用于驅動和定位氣體阻尼器，空氣阻尼器，油控閥或其他輔助設備。
當與燃燒器控制或電子燃料/空氣比控制一起使用時，控制元件根據燃燒器的電流輸出進行操作。
SIEMENS風門執行器SQM33系列選型
