1、外型幾何尺寸小：一般外形尺寸在長1000mm、寬750mm、高750mm以內；
2、單臺耗電少：一般單臺耗電在1KVA以下，并使用220v/單相電源；
3、后續材料消耗少：一般使用小尺寸坯料做學生實習加工，消耗相當于生產型機床的1/10；
4、具有數控加工基本功能：具有大型數控機床ISO G代碼格式編程和加工、手工編程和操作、自動程序加工等功能；
5、具有教學特點：編程與操作簡便易行、數控軟件具有實時加工仿真和脫機加工仿真、高透明度機床護罩外殼可使學生觀察機床結構和工作狀態等；
6、具有高安全系數：凡是有可能造成人及事故的地方均有安全保護設置，例如防護門安全開關、切屑防護罩、電路漏電保護、安全電源插座、機械棱角插上保護等措施。

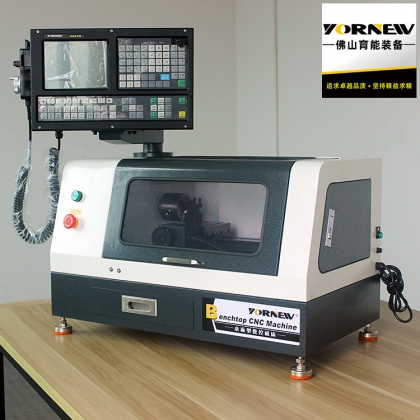

微型教學數控車床特點
相對于大型生產型數控機床，小型數控教學機床具有以下優越性：
1、適合青少年“好奇、好動、好學”的特點，使學生學習積極性和潛能得到更好的發揮；
2、占地少，一定的教室空間可以增加8~10倍的實習工位數；
3、耗電和實習材料消耗少，可以增加學生實習的課時；
4、帶班師資少，大約節省五分之一的師資力量；
5、安全系數高可以避免人機事故的發生
|
技術參數
|
|
|---|---|
| 主要性能特點 | 1、 臺式、使用220伏電壓，全封閉加透明有機玻璃結構、優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿； 2、搭載980TB工業級面板數控系統； 3、執行國際通用標準G代碼編程，支持M代碼及S代碼，兼容FANUC，三菱G代碼和多種CAD/CAM軟件（ MasterCAM、UG、CAXA等軟件編程等）； 4、 主要加工材料：銅、鋁合金、PVC塑料、有機玻璃等 |
| 精度 | 重復定位精度：0.02mm 系統分辨率：0.001mm |
| XZ軸行程 | 縱向（X軸）：70 mm 橫向（Z軸）：170 mm |
| 安全防護等級 | IP54，全封閉結構 |
| 加工螺紋螺距范圍 | 帶主軸編碼器，（0.15~2mm公英制均可） |
| 通訊接口 | USB接口、COM口等多種通訊方式 |
| 編程軟件 | MasterCAM、UG、CAXA等 |
| 主軸轉速 | 100~2500 轉/分鐘 (數控系統G代碼控制轉速) |
| 回轉直徑 | 140mm |
| 夾持工件直徑 | 1-60mm |
| 人機界面 | 7.0 英寸寬屏 LCD、分辨率為800×480、中文、英文語言顯示 |
| 電子手輪 | 4軸三檔電子手輪 |
| 數控系統 | 980TB工業級面板數控系統 |
| 輸出功率 | 350W |
| 使用電源 | AC220V/50Hz |
| 凈重/毛重 | 50/60kg |
| 外型尺寸 | 750×450×450mm |
| 包裝尺寸 | 850×470×470mm |
|
|
|
|
|
|
|
|
