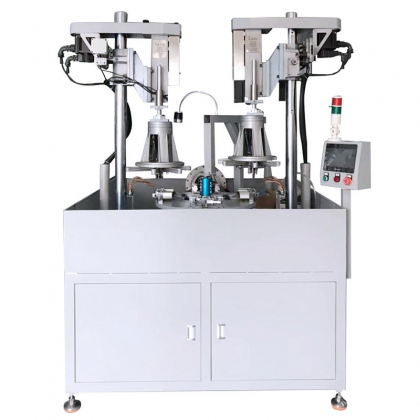

圓盤全自動鉆孔倒角攻絲機是根據產品外觀、加工工藝、孔分布等不同而定制的非標金屬切削成孔加工設備。所以在整機的外觀大小和設備加工上來說都沒有絕對一模一樣的。雖說外觀和布局上來說，有一定的區別，圓盤全自動鉆孔倒角攻絲機其工作原理和整體構造都是融會貫通的。大體可細分為幾大結構：圓盤式多工位分度盤、產品固定夾治具、含冷卻循環系統工作臺、鉆孔倒角攻絲主機頭、PLC+觸摸屏電控操作系統。

多工位分度盤：圓盤全自動鉆孔倒角攻絲機又稱為多工位分度盤鉆孔倒角攻絲機，其主要是根據不同工藝將圓盤均分為三工位、四工位、六工位、八工位等多個工位，配合分割器轉盤自動校正和定點位，可持續不斷工作。

產品固定夾治具：固定式夾治具安裝在分度盤每個工位上，精確定準產品，在機械進刀過程中保持產品的不位移，產品一次裝夾也隨著圓盤完成所有以上工藝。

含冷卻循環系統工作臺：金屬切削過程中產生了大量的熱熔反應和廢屑，訂制工作臺的冷卻循環系統能自動進行乳化液或攻牙油的輸送，進行刀具降溫的同時也能沖走廢切削屑，以免影響纏繞刀具影響其使用壽命。

鉆孔倒角攻絲主機頭：可配置進口將軍鉆孔攻絲機，也可配置雙伺服鉆攻機，動力頭等。

PLC觸摸屏電控操作系統：圓盤全自動鉆孔倒角攻絲機的核心控制部分就是電控設計，行程停留時間、工作效率統計、設備總體與單個工藝的切換都由這個大腦直接給出對應型號。
