博雷

結構形式

垂直板式

加工定制

是

連接形式

對夾

適用介質

各種高腐蝕化學介質

壓力環境

低壓

工作溫度

常溫

標準

國標

流動方向

雙向

驅動方式

氣動

零部件及配件

配件

類型(通道位置)

二通式

規格

DN50

可售賣地

全國

用途

截止

材質

碳鋼

型號

D671F

概述

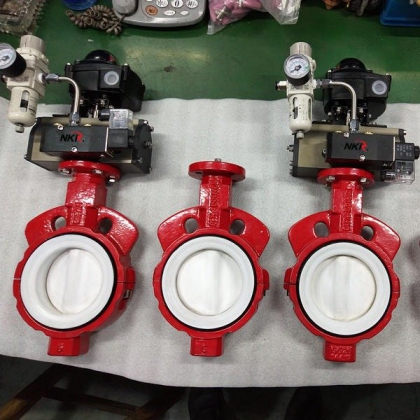

D671F4-16氣動襯四氟蝶閥顧名思義他是一款氣動控制開關的四氟蝶閥，對夾連接，閥體材質鑄鐵/鋼制，四氟密封，中線結構，可以用于耐磨或者耐腐蝕管道中，PN16壓力，適用在-50℃～150℃的強酸、強堿和強氧化劑的腐蝕介質中使用，更換內襯材質還適用于各種濃度的強堿有機溶劑及腐蝕性氣體、液體介質的管路上使用。廣泛應用于水廠、電廠、化工、食品、造紙、醫藥等行業。

用途

采用金屬閥體，流到內壁鑲嵌氟塑料襯里結構，所以也稱為襯塑蝶閥。金屬閥體兩段式活結結構，方便鑲嵌內壁氟塑料，也方便拆裝更換襯里材料。利用氟塑料優良的耐熱性和耐寒性，低摩擦性和自潤滑性非常好，還具有優良的電絕緣性和優異的化學穩定性，可耐各種強酸、強堿和強氧化劑的腐蝕，在低壓管道中不超過氟橡膠使用溫度的條件下，可代替昂貴的不銹鋼、哈氏合金、蒙乃爾合金、20號合金，解決了石化、化工管道強腐蝕性介質的輸送難題。



襯里材質性能表

襯里材質性能表

中文名稱 聚四氟乙烯 聚偏氟乙烯 聚全氟乙炳烯 四氟乙烯乙烯共聚物 可溶性聚四氟乙烯 聚烯烴

英文代碼 PTFE（F4） PVDF（F2） FEP（F46） ETFE(F40) PFA FA） PO

相對密度 g/cm3 2.18 1.76 2.14 1.7 2.13~2.16 0.92

吸水率     % 0.01~0.02 0.04 0.01 ≤0.029 0.03 ＜0.01

成型收縮率     % 1~5 2 2～5 2~5 1~5 1.5~4

熱脹系數     10-5k-1 10.5 8.5~15 8~11 8 8~12 11.5

zui低脆化溫度     ℃ -190 -62 -90 -60 -150 -58

zui高使用溫度     ℃ 250 150 204 200 250 120

*推薦使用溫度 ℃ －190~180 －40~150 －88~－180 －60~180 －150~180 －50~80

熔點  ℃ 327 158~197 250~290 240~280 302~308 129~130

特點

1.中線蝶閥為整個蝶板與閥座在360°

圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;

2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想.

3.四級加載彈性密封,jue對保證了閥門內、外的零泄露;

a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;

b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;

c.軸的徑向采用O型圈與金屬墊的組合;

d.閥座鑲在有彈性條的閥體槽內;

4.采用可調性彈子定位,定位準確,結構簡單



耐腐蝕性能

A--耐腐蝕性能優  B--耐腐蝕性能良  C--耐腐蝕性能可  D--耐腐蝕性能差



襯里材料耐腐蝕性能

介質 濃度（％） 溫度（℃） PTFE PVDF FEP ETFE PFA PO

硫酸 10~98 常溫~100 A A－B A A A 濃度<93A

硝酸 5~98 常溫~100 A A A A A 濃度<68C

鹽酸 10~38 常溫~100 A A A A A A

醋酸 10~100 常溫~100 A A~B A A A D

鉻酸 50~100 常溫~70 A A~B A A A D~C

磷酸 50~85 常溫~100 A－B A A－B A－B A~B A

san氯甲烷 100 常溫 C D C C C C

硫酸銅 15 常溫 A B A A A A

二乙min 100 常溫 B C A B B D

醋酸乙酯 100 常溫 B C C C B C

汽油 100 常溫 A A A A A D

過氧化氫 3~30 常溫 A A－B A A A C

王水 &mdash; 常溫 A A A A A B

硝基苯 100 常溫 A B A A A B

苛性納 10~50 常溫~100 A A－B A A A A

次氯酸納 &mdash; 70 A A A A A A

氫氟酸 40~99 －10~30 A－B B A－B A－B A－B B

發煙硫酸 20 常溫 A B A A A A

丙烯晴 &mdash; 常溫 B C B B B C

苯胺 100 常溫 B B B B B C

苯 100 常溫 B C C C B C

醋酸丁脂 100 常溫 B C B B B C

四氯化碳 試劑級 常溫 B C B B B D

外形尺寸

外形連接尺寸

DN 主 要 外 形 尺 寸 主 要 連 接 尺 寸

0.6 MPa 1.0 MPa 1.6 MPa

L H HO A B DO n-d DO n-d DO n-d

50 43 63 306 180 200 110 4/14 125 4/18 125 4/18

65 46 70 321 180 200 130 4/14 145 4/18 145 4/18

80 46 83 346 180 200 150 4/18 160 8/18 160 8/18

100 52 105 387 180 200 170 4/18 180 8/18 180 8/18

125 56 115 411 180 200 200 8/18 210 8/18 210 8/18

150 56 137 447 270 280 225 8/18 240 8/22 240 8/22

200 60 164 572 270 280 280 8/18 295 8/22 295 12/22

250 68 206 646 270 280 335 12/18 350 12/22 355 12/26

300 78 230 738 380 420 395 12/22 400 12/22 410 12/26

350 78 248 761 380 420 445 12/22 460 16-22 470 16-26

400 102 289 877 450 470 495 16-22 515 16-26 525 16-30

450 114 320 938 480 490 550 16-22 565 20-26 585 20-30

500 127 343 993 480 490 600 20-22 620 20-26 650 20-33

600 154 413 1131 480 490 705 20-26 725 20-30 770 20-36

700 165 478 1476 640 660 810 24-26 840 24-30 840 24-36

800 190 525 1533 640 660 920 24-30 950 24-33 950 24-39

900 203 585 1655 750 860 1020 24-30 1050 28-33 1050 28-39

1000 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42

1200 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48

質量檢測

1開箱檢查

2專業檢查。

開箱檢查，主要是核對數量，型號，規格，表面有無損壞等

專業檢查，主要是氣壓試驗和氣密性試驗等

依照標準進行檢查。一是外觀質量，二是進行點火花檢驗，三是襯里厚度的檢測。至于數量、型號只是最基本的核定，一般是倉庫進行的

1、檢查法蘭翻邊有無磨損

2、閥門試壓

3、測定襯里厚度

按照化工部標準(襯氟管道技術標準)進行驗收，看襯氟工藝是否是緊襯，檢查襯氟厚度，看有沒有鼓泡現象，檢查襯釜管尺寸是否符合工藝技術要求，提供質量證明書，合格證，提供四氟廠家的材質報告。



安裝注事事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。

2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。

3、安裝時請注意閥門關閉狀態承壓方向。

4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。

5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。

6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
