日本山武

加工定制

否

產品別名

日本YAMATAKE定位器|日本AZBIL定位器

標準

日標

連接形式

法蘭

可售賣地

全國

材質

不銹鋼

類型

直通式

型號

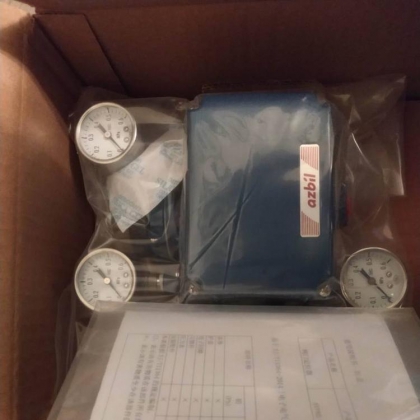

AVP100/102系列山武閥門定位器

AVP100/102系列山武閥門定位器|日本YAMATAKE定位器|日本AZBIL定位器|上海蝶津閥門制造有限供應

日本山武YAMATAKE公司,（簡稱YAS）是由日本株式會社山武于2004年3月獨資創辦。本公司秉承山武集團的“Automation,Zone,Builder”企業宗旨，通過高的檢測和控制技術以及長年積累的豐富經驗，為中國客戶竭誠提供 節能的元器件產品、控制系統及售后服務，實現對汽車、半導體、工業機械、工業爐、食品等行業生產線及生產裝置的控制，幫助客戶提高生產率，為中國自動化行業的發展作出貢獻。主要業務： 銷售株式會社山武的各類接近、限位、光電開關、傳感器、數顯控制器、記錄儀、氣體質量流量計、燃燒安全產品等的銷售、系統設計及售后服務。自1906年創立以來,山武集團一直致力于發展檢測和控制的核心技術, 始終處在日本自動化行業的地位。提供從傳感器、閥門、調節器、系統、軟件到維護保養的服務，尤其在工業自動化、工廠自動化和樓宇自動化的革新化解決方案方面樹立了良好的信譽。

　　日本山武YAMATAKE公司,（山武總部）：創業于1906年，成立于1949年。注冊資金，105億日元，經營業務。作為的核心，承擔過程自動化（PA）、工廠自動化（FA）、樓宇自動化產品的開發、制造，控制設備的銷售以及開拓海外事業和新的事業。山武集團集中了各公司的力量，以儀表和控制為核心，追求省資源、省能源、省力與環境的安全和舒適。山武集團的各個公司在各自的領域中，具有豐富的知識和經驗。山武株式會社以這些公司為核心，將各公司的力量集中在一起，積極地為用戶解決困難。山武樓宇系統公司，提供樓宇自動化系統的開發、制造、銷售、施工、工程服務、管理等服務，是實現有關大樓與環境的省能源、省力、省資源，舒適、安全、便利的綜合工程公司。在第十八屆多國儀表展上，過程自動化領域品牌山武嶄新亮相，人們看到的不再是綠色的Yamatake，取而代之的是的紅色azbil標志。此次更名對山武意義。山武集團自1906年創業以來，依靠測量和控制技術為客戶和社會解決“省”的課題作出了貢獻，在迎來創業百年之際山武人又提出了“通過‘以人為中心的自動化’，為人們創造‘安心、舒適、滿足’，為保護地球環境作貢獻”的新企業理念。同時制定了蘊含此理念的azbil（Automation·Zone·Builder）作為山武集團的新標志。

? 功能說明

適用的執行機構：

●單作用執行機構和雙作用執行機構

●直行程執行機構和角行程執行機構

認證：

AVP100型產品的NEPSI (儀器儀表防爆安全監督檢驗站)本質安全認證

Ex ia IC T4-T6： -40℃至+60℃時為T4； -40℃至+60℃時為T5；-40℃至+40℃時為T6

電氣參數：Ui=30V，li=95mA, Pi=0.66W，Ci=6μF，Li=0.2mH

AVP102型產品的NEPSI (儀器儀表防爆安全監督檢驗站)本質安全認證

Ex la IC T4-T6： -40℃至+60℃時為T4；-40℃至+60℃時為T5；-40℃至+40℃時為T6

電氣參數:Ui=30V , li=100mA, Pi=1.0W , Ci=0.015μF，Li=0.2mH

控制信號輸入：4-20 mA直流信號(可分程配置一小量程為4mA)

輸入阻抗：

AVP100型:300 0/ 20 mA DC；

AVP102型:600 Q/ 20 mA DC

輸出特性：●線性、等比、快開●用戶自設特性( 16點)

閥桿行程：反饋桿角度：土40到+ 20°；閥桿轉動角度:90 (角行程執行機構)

旁路操作：自動/手動開關(于單作用執行機構)

供氣壓力：140至700kPa( 1.4至7.0 kgf/cmz )

空氣消耗：

4 (N)/分鐘( 140 kPa ( 1.4 kgf/cm2 )時的值)；

5 e(N)/分鐘( 280 kPa ( 2.8 kgf/cm2 )時的值)；

6(N)/分鐘(500kPa(5.0kgf/cm2)時的值)；

10 (N)/分鐘( 400 kPa ( 4.0 kgf/cm2 )時的值，對雙作用執行機構而言)

供氣流量：

140 kPa ( 1.4 kgf/cm2 )時為110L (N)/分鐘；

400 kPa ( 4.0 kgf/cm2 )時為250L (N)/分鐘(對雙作用執行機構而言)

輸出平衡壓力：55+5% (雙作用執行機構)

雷電保護：浪涌電壓峰值: 12 kV；浪涌電流峰值: 1000A

震動允許值：阿自倍爾HA執行機構上裝有標準安裝組件時:2G(5至400Hz)

環境溫度限制：一般型號為-40°C至+80°C

NEPSI (儀器儀表防爆安全監督檢驗站)本質安全: -40C至+60°C為T4, T5；-40°C至+40°C為T6

環境濕度限制：相對濕度為: 10%至90%

配置工具：

SFC160型或SFC260型( SFC現場智能通信裝置，軟件版本為7.8或更新)

HART 375型通信裝置(適用于AVP102型產品)(請根據需要升級軟件和設備描述文件。)

? 概述

SVP3000 Alphaplus系列智能閥門定位器是基于微處理器的電氣閥門]定位器。它可從控制設備接收直流信號并控制閥門]的開啟。作為一款經濟實用的智能閥門定位器,其具有自整定功能,但不具有通信功能，可提高生產力和工廠的生產效率。

使用、維修方便

?自動設定 其自動設定軟件是一個全自動配置程序。 與其它品牌的智能定位器不同，SVP3000 AIphaplus無需外部設備。執行基本配置不需要電腦或通訊器，按一下開關便可運行程序。

?現場智能通信 阿自倍爾的現場智能通信裝置( SFC )可與所有阿自倍爾現場智能儀器匹配使用,因此可以借助它進行SVP校準和配置的智能通信。可以使用HART 275型通信裝置進行校準、配置和自診斷。

閥門診斷 (對于AVP102型產品,軟件版本為4.9或更新)

可以由HART通信裝置或控制閥維護支持系統"Valstafr"監視下列各參數。

●咬卡 ●周期計數●總行程 ●關閉計數●開度直方圖 ●位移速度。

適用各種應用情況的設定

?關斷特性 當過程要求閥門緊閉時,此設定可切斷特定信號點的、施加到執行機構的不必要的供氣壓力,從而連續保證閥門的原有關閉性能。

?用戶可自設流量特性 用戶可自設定位器的輸入/輸出特性,從而修正閥門的總體特性,應對具體的生產過程。

?的分程設定可以為分程應用場合安裝SVP，且無需其它儀器。因?yàn)榭梢杂矛F(xiàn)場智能通信裝置方便地設置信號范圍,所以,可將定位器的信號范圍優化到適應過程特性為止。

有效合理的維護

?減少備件庫存 由于各技術參數都可以通過軟件配置進行更改，所以，可保證備件庫存的少量化。

?自診斷 SVP的自診斷程序保證了快速正確的控制閥故障排除措施。

同時適用于單作用執行機構和雙作用執行機構

借助雙作用放大器, SVP可以安裝在雙作用執行機構上。

同時適用于直行程執行機構和角行程執行機構

借助角行程執行機構的安裝支架，可方便地將SVP安裝到角行程執行機構上。
