進口山武AVP100102系列智能閥門定位器品牌
山武
控制信號輸入
4-20 mA直流信號
輸入阻抗
AVP100型
AVP102型
最大600 Q/20 mA DC
閥桿行程
反饋桿角度
閥桿轉動角度
最大90(角行程執行機構)
輸出平衡壓力
55+5%(僅限雙作用執行機構)
可售賣地
全國
型號
AVP100/102

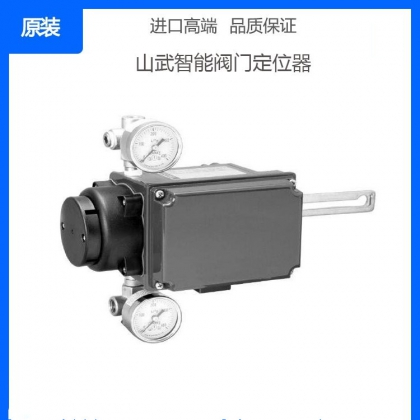

全新進口山武SVP3000 Alphaplus AVP100/102系列智能閥門定位器是基于微處理器的電氣閥門定位器。它可從控制設備接收直流信號并控制閥門]的開啟。山武AVP100/102系列智能閥門定位器作為一款經濟實用的智能閥門定位器,其具有自整定功能,但不具有通信功能，可提高生產力和工廠的生產效率。
一、山武AVP100/102智能閥門定位器的技術參數：
控制信號輸入：4-20 mA直流信號(可分程配置一最小量程為4mA)
輸入阻抗：AVP100型:最大300 0/20 mA DC；
AVP102型:最大600 Q/20 mA DC
輸出特性：●線性、等百分比、快開●用戶自設特性(16點)
閥桿行程：反饋桿角度：土40到+20°；閥桿轉動角度:最大90(角行程執行機構)
旁路操作：自動/手動開關(僅限于單作用執行機構)
供氣壓力：140至700kPa(1.4至7.0 kgf/cmz)
空氣消耗：4(N)/分鐘(140 kPa(1.4 kgf/cm2)時的最大值)；
5 e(N)/分鐘(280 kPa(2.8 kgf/cm2)時的最大值)；
6(N)/分鐘(500kPa(5.0kgf/cm2)時的最大值)；
10(N)/分鐘(400 kPa(4.0 kgf/cm2)時的最大值，對雙作用執行機構而言)
最大供氣流量：140 kPa(1.4 kgf/cm2)時為110L(N)/分鐘；
400 kPa(4.0 kgf/cm2)時為250L(N)/分鐘(對雙作用執行機構而言)
輸出平衡壓力：55+5%(僅限雙作用執行機構)
雷電保護：浪涌電壓峰值:12 kV；浪涌電流峰值:1000A
震動允許值：阿自倍爾HA執行機構上裝有標準安裝組件時:2G(5至400Hz)
環境溫度限制：一般型號為-40°C至+80°C
NEPSI(國家級儀器儀表防爆安全監督檢驗站)本質安全:-40C至+60°C為T4,T5；-40°C至+40°C為T6
環境濕度限制：相對濕度為:10%至90%
配置工具：SFC160型或SFC260型(SFC現場智能通信裝置，軟件版本為7.8或更新)
HART 375型通信裝置(適用于AVP102型產品)(請根據需要升級軟件和設備描述文件。)
適用的執行機構：
●單作用執行機構和雙作用執行機構
●直行程執行機構和角行程執行機構
認證：AVP100型產品的NEPSI(國家級儀器儀表防爆安全監督檢驗站)本質安全認證
Ex ia IC T4-T6：-40℃至+60℃時為T4；-40℃至+60℃時為T5；-40℃至+40℃時為T6
電氣參數：Ui=30V，li=95mA,Pi=0.66W，Ci=6μF，Li=0.2mH
AVP102型產品的NEPSI(國家級儀器儀表防爆安全監督檢驗站)本質安全認證
Ex la IC T4-T6：-40℃至+60℃時為T4；-40℃至+60℃時為T5；-40℃至+40℃時為T6
電氣參數:Ui=30V,li=100mA,Pi=1.0W,Ci=0.015μF，Li=0.2mH
二、山武AVP100/102智能閥門定位器的產品優勢：
1、使用、維修方便
?自動設定其自動設定軟件是一個全自動配置程序。與其它品牌的智能定位器不同，SVP3000 AIphaplus無需外部設備。執行基本配置不需要電腦或?qū)Ｓ猛ㄓ嵠?，按一下開關便可運行程序。
?現場智能通信阿自倍爾的現場智能通信裝置(SFC)可與所有阿自倍爾現場智能儀器匹配使用,因此可以借助它進行SVP校準和配置的智能通信?？梢允褂肏ART 275型通信裝置進行校準、配置和自診斷。
2、閥門診斷(對于AVP102型產品,軟件版本為4.9或更新)
可以由HART通信裝置或控制閥維護支持系統"Valstafr"監視下列各參數。
●咬卡●周期計數●總行程●關閉計數●開度直方圖●最大位移速度。
3、適用各種應用情況的最佳設定
?關斷特性當過程要求閥門緊閉時,此設定可切斷特定信號點的、施加到執行機構的不必要的供氣壓力,從而連續保證閥門的原有關閉性能。
?用戶可自設流量特性用戶可自設定位器的輸入/輸出特性,從而修正閥門的總體特性,應對具體的生產過程。
?精確的分程設定可以為分程應用場合安裝SVP，且無需其它儀器。因為可以用現場智能通信裝置方便地設置信號范圍,所以,可將定位器的信號范圍優化到適應過程特性為止。
4、有效合理的維護
?減少備件庫存由于各技術參數都可以通過軟件配置進行更改，所以，可保證備件庫存的少量化。
?自診斷SVP的自診斷程序保證了快速正確的控制閥故障排除措施。
