德國力士樂A10VSO柱塞泵系列
品牌
力士樂
數量
1000
流量
1.8-25.2m3/h
工作壓力
28MPa
驅動方式
電動
重量
20-50kg
柱塞直徑
9-15mm
轉速
1800-3000r/m
可售賣地
全國
用途
增壓泵
材質
鑄鋼
類型
高壓柱塞泵

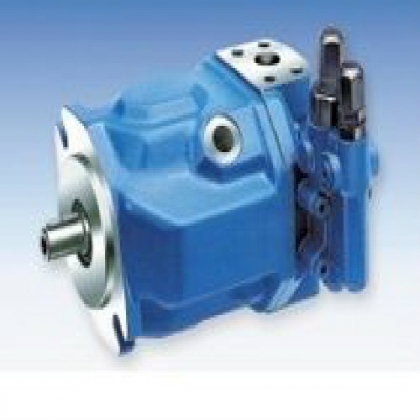

德國REXROTH力士樂A10VSO柱塞泵
一，A10VSO柱塞泵型號說明
舉例型號：A10VSO18DFR1/31R-PPA12N00
A10VS→斜盤式變量泵，此系列工業驅動用，公稱壓力 28MPa，最高壓力35MPa；
O →運行方式，此系列用于開式回路系統；
18 →排量規格此型號為18m3（另有10、28、45、71、100、140等常見規格排量）
DFR1 →控制機構，（DG表示兩位控制直接驅動；DR(G)表；示壓力控制遠程控制；DFR（1）壓力/流量控制；帶有1指在X油路無小孔；DFLR壓力/流量/功率控制；FHD流量控制，和先導壓力有關帶壓力控制；FE1 流量電控；DFE1 壓力/流量電控；ED電液壓力控制）；
31 →產品系列
R →轉動方向（R順時針，L逆時針）
P →密封（P指帶FKM軸封的NBR(丁晴橡膠，符合DIN ISO 1629),V指FKM(佛橡膠，符合DIN ISO 1629)）
P →軸端（P指帶鍵直軸 DIN 6885,S指花鍵軸SAE,R指花鍵軸SAE(較高的通軸驅動轉矩)）；
A →安裝法蘭孔（A指ISO 2孔，B指ISO 4孔）；
12 →工作油口連接，{壓力油口B 吸油口S}在相反方向，SAE油口米制固定螺釘；
N00 →通軸，（N00無通軸驅動；有通軸驅動帶軸向泵、齒輪泵回徑向柱塞泵KB2、K51、KB3、K01等等）
F3-PVBQ（排量）-FRSFXY-20-S30-C-11-PRC/V
型號分解代號：
F3=(1)，PVBQ=(2)，排量=(3)，F(xiàn)=(4)，R=(5)，S=(6)，F(xiàn)=(7)，X=(8)，
Y=(9)，20=(10)，S30=(11)，C=(12)，11=(13)，PRC=(14)，V=(15)。
型號分解詳細說明：
1).——液壓液 F3：磷酸脂
F6：高水基
其它液壓液符號略
2).——基本型號
PFB：定量泵 PVB：變量泵
MFB：定量馬達 MVB：變量馬達
PVBQA：低噪聲變量泵
上述型號中，B——B系列
QA——低噪聲音B系列
3).——流量：美加侖/分（1800r/min）換算成公制排量如下：
5:10.55ml/r 6:13.81ml/r 10:1.1ml/r 15:3.0ml/r 20:2.8ml/r
29:61.6ml/r 45:94.5ml/r
4).——安裝方式
F－腳架安裝
法蘭安裝或整體安裝略
5).——傳動軸旋轉方向（從軸端看）
R－右轉 L——左轉
U－雙向（僅馬達）
6).——斜盤運動
S—中心一側（僅壓力補償）
D—中心二側（僅手輪杠桿及推桿伺服變量）
7).——油口連接方式
F－法蘭連接
螺紋連接省略
8).——油口位置
W－側向油口單出軸
X－側向油口雙出軸
軸向油口略
9).——軸伸形式（全英制泵選項）
Y：平鍵標準軸伸，僅※※B5至15選項（※※B20-45省略）
10).——主體設計序號
10：用于PFB20/29/45，M-PVB20/45，MFB20/29/45，M-MVB20/29
11：用于MVB5，M－PVB29
20：用于PVB5/6/20/29/45，MFB5/29，PVBQA5/6
21：用于PVB45（帶輔助泵 with aux.pump）M-MFB29，PFB5，M-PVB15
22：用于PVBQA20/29
30：用于PVB10
31：用于PFB10/45，PVB10/15、MFB10、MVB10
32：用于PVBQA10/15
50：用于混合安裝（軸伸、止口為英制、進出油口為公制）適用于上述基本型號
注：序號如有變動，請與本廠聯系
11).——特殊設計選項
S30——立式安裝形式（其余略）
12).——變量形式
C—壓力補償
CC－最大排量可調壓力補償
調壓范圍 1.9-21MPa-PVB5/10/20/45 1.9-14MPa-PVB6/15/29
CM－中壓壓力補償
CMC－最大排量可調中壓壓力補償
CG－遙控壓力補償（PVB45無）
CCG－最大排量可調遙控壓力補償
CV－負載感受
CVP－限壓式負載感受
CD－電控雙級壓力補償
CCD－最大排量可調電控雙級壓力補償
CDH－液壓雙級壓力補償
CCDH－最大排量可調液控雙級壓力補償
CE－帶起動閥壓力補償
D—推桿伺服（僅PVB45）
M－杠桿變量（僅PVB5/6/10/15）
H－手輪變量（僅PVB5/6/10/15）
13).——控制部分設計序號
11－對所有泵和馬達
14).——中國制造
15).——Vickers公司英制安裝的產品，公制安裝省略不標。
注： 全部不標時全英制產品（與Viokovs公司產品完全一樣)。
二，A10VSO柱塞泵結構說明圖
三，A10VSO柱塞泵系列泵
按排量分：A10VSO18、A10VSO28、A10VSO45、A10VSO71、A10VSO100、A10VSO140。
