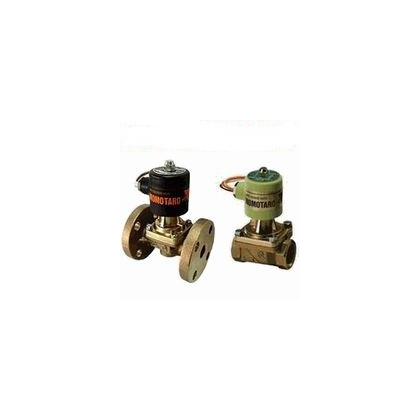

VENN PS22，PF22，PS25，PF25型 電磁閥
是日本VENN閥天閥門經過多年的經驗及實績研發的新一代電磁閥 想當然太郎II
產品特點：
●采用SSS&AAS，更持久，使用壽命達到100萬次
●無接觸滑動機構AAS（注3）使用了特殊形狀彈簧SSS（注2），使得產品使用壽命提高了三倍以上
注1.活塞式、公稱通徑25以下產品（內部試驗結果），活塞式、公稱通徑32以上產品的使用壽命為60萬次，
隔膜式產品的使用壽命為30萬次
注2.使用了特殊形狀的彈簧
注3.配置抗磨損系統
●標準線圈為AC100/200V（50/60Hz）、AC110/220（60Hz）通用線圈?？捎喸焯厥怆妷旱木€圈
活塞式電磁閥 （蒸汽、水、空氣、油）產品規格
|
種類 |
主體：青銅制 |
主體：不銹鋼制 |
||||||
|
動作 |
通電開 |
通電關 |
通電開 |
通電關 |
通電開 |
通電關 |
通電開 |
通電關 |
|
型號 |
PS-22型 |
PS-22C型 |
PF-22型 |
PF-22C型 |
PS-25型 |
PS-25C型 |
PF-25型 |
PF-25C型 |
|
產品編號 |
PS22-W |
PS22C-W |
PF22-W |
PF22C-W |
PS25-V |
PC25C-V |
PF25-V |
PF25C-V |
|
口徑 |
10-50（注1） |
15-50（注1） |
10-50（注1） |
15-50（注1） |
||||
|
端部連接 |
JIS Rc 螺紋 |
JIS 10KFF 法蘭 |
JIS Rc 螺紋 |
JIS 10KFF 法蘭 |
||||
|
適用流體 |
蒸汽、水、空氣、油（燈油、輕油） |
|||||||
|
適用壓力 |
0-1.0MPa |
|||||||
|
閥門前后小差壓 |
0MPa（水平線圈為0.03MPa） |
|||||||
|
流體溫度 |
5-180度（溫水時100度以下） |
|||||||
|
流體粘度 |
20cSt以下（注2） |
|||||||
|
容許泄漏量 |
蒸汽、水、油：無（壓力表目 視）；空氣：50mL/min（標準狀態 ）以下（0.5MPa） |
|||||||
|
額定壓力 |
AC100V/200V 50/60Hz，AC110V/220V 60Hz 通用（注3） |
|||||||
|
絕緣類別 |
H類 |
|||||||
|
環境溫度 |
5-60度 |
|||||||
|
保護結構 |
防塵防沫型（相當于IP-54），室內用（注4），如用于室外，請使用TB-03系列端子箱（注5） |
|||||||
|
安裝姿勢 |
線圈向上時，可垂直或水平安裝于縱、橫向管線。 |
|||||||
|
主體耐壓試驗 |
水壓2.0MPa |
|||||||
注1：口徑32-50及特殊電壓的線圈的形狀、規格略有不同。
注2：提供用于人工噴泉的水下K型系列、高溫度系列（適用于溫度85%以上）、高粘度R型系列（流體粘度100cSt以下）。
注3：除上述之外，還提供特殊電壓產品（線圈形狀、規格略有不同）。
注4：口徑32-50為防塵、防滴型（相當于IP-52）。
注5：帶TB-03的產品為防雨型、帶TB-03C的產品為防沫型（口徑 10-25）、防雨型（口徑32-50）
