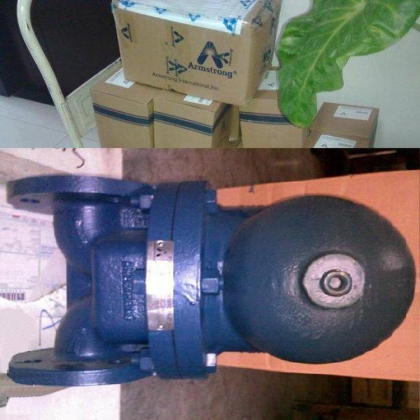

IC-FH系列浮球熱靜力型疏水閥
球墨鑄鐵，水平安裝，帶熱敏排氣閥
壓差2.1MPa，排量2120kg/h
產品描述
阿姆斯壯AIC-FH浮球疏水閥配有不銹鋼熱靜力膜盒排氣閥。此產品工作壓力2.1MPa，排量在同口徑閥中較大，適用于需要連接排水及快速排空氣和不凝氣體的系統，同時適用于間斷排水而產生壓力波動的換熱器或中低壓蒸汽主管線等場合。
安裝方式
水平安裝（左進右出）
連接型式
整體法蘭連接 HG20592 PN25
ASME B16.5 150LB
工作條件
允許壓力MPa：2.5MPa@300°C
工作壓差MPa：2.1MPa
型號 接口尺寸
桿浮球式疏水閥，阿姆斯壯蒸汽疏水閥。
蒸汽壓力變化越大，用戶就越需要阿姆斯壯公司的浮球型疏水閥。
有時蒸汽壓力可能從值變到真空，此時阿姆斯壯浮球型疏水閥將是節能的選擇，當系統需要連續排水和大量排氣時，該產品就更能顯示出優越的工作特性，可靠性和較長的使用壽命，由于有單獨的凝結水排放閥和排空氣閥，本產品即使在壓力為零的條件也能連續排水和排放空氣。
阿姆斯壯公司積累了長期制造浮球型疏水閥的經驗，從設計上使浮球型疏水閥具有許多優點，這些優點保證了該產品能長期無故障地保持工作效率。
工作機制
浮球及熱靜力式疏水閥是一種利用密度和溫度變化原理進行工作的機械閥。浮球閥的作用是依靠密度原理。連桿將浮球和閥及閥座連在一起，當凝結水進入疏水閥并達到一定高度時，浮球浮起，打開閥孔并排放凝結水。凝結水形成的水封能防止流通蒸汽損失。
由于排放閥位于水下，因此不能用于排放空氣和其它不凝性氣體。當空氣和不凝結氣體積存到一定程度的時候，就會產生的溫度下降，這時，位于疏水閥上部的 熱靜力式排氣閥就會打開，把氣體放出去。熱靜力式排氣閥的操作溫度僅比飽和溫度低幾度，所以通過一個完全獨立的閥孔，它可以處理大量的空氣。但是，這樣會 使排放溫度稍微降低
