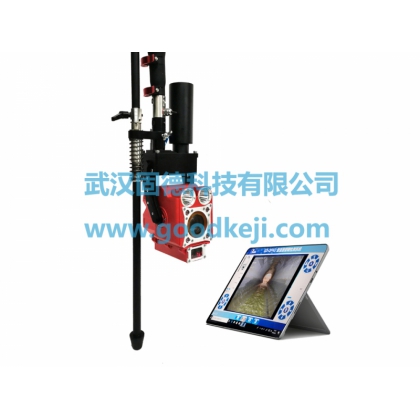

GD-PAD管道潛望鏡是武漢固德科技有限公司研制的主要用于工業容器或管道內部情況的快速檢測、診斷。GD-PAD管道潛望鏡是一套集成度高，測量精度高的便攜式管道檢測設備，它由控制器、支撐桿、探頭、便攜式電池包、電纜等組成。在檢測過程中通過操作控制器人機界面，可以進行實時影像監測、記錄、視頻回放、圖像抓拍及視頻文件的存儲等操作；使用人員不用下井即可對管道進行快速的視頻檢測，是排水管網檢測、普查、新管驗收便捷的工具。
產品用途 ——————————————————————
排水管道、供水管道、工業管道、燃?xì)夤艿?、石油管道?nèi)壁的破碎、裂紋、穿孔情況，以及異物堵塞、腐蝕、結垢等狀況的實體觀察與檢測。
? 新管驗收
? 管網普查
? 管道檢修
? 養護檢測
? 修復驗收
? 施工監測
儀器特點 ——————————————————————
l 無線：探頭與主機之間無需連接電纜;
l 輕便：采用工業級三防平板作為主機，重量約400g，提供綁帶和背帶兩種穿戴方式;
l 高精度：采用更高精度的激光測距，測距精度為mm級;
l 高防護等級：主機的防護等級為IP68，可在10米水深范圍內長期浸泡抗跌落、震動等;
l 高亮LED照明燈,光照強度可達10000lm；
l 集合設備控制、系統設置、存儲功能于一體，操作簡潔，攜帶方便;
l 高亮度顯示屏強光下可直視;
l 語音錄入，音視頻存儲;
l 字符錄入、視頻疊加;
l 燈光亮度可調、氣壓可查;
l 鏡頭電動翻轉，便于工作人員對不同管徑進行電動檢測及控制.
軟件特點 ——————————————————————
l 實時顯示腔體氣壓、距離、鏡頭方位。
l 支持批量分析功能，缺陷描述自動填寫功能，降低分析強度。
l 適用范圍廣，上海地方規范和廣州地方規范。
l 可靈活實現自定義報表輸出格式。
l 操作界面簡單，步驟更加優化，檢測效率高
產品參數 ——————————————————————
|
名稱 |
數量 |
參數 |
描述 |
|
無線潛望鏡 |
1臺 |
適用環境 |
適用于直徑100mm以上的地下管道 |
|
通信線纜 |
★無線通信，通過無線網絡視頻和實現控制 |
||
|
防護等級 |
防護等級IP68，可在10米水深范圍內長期浸泡 |
||
|
電池 |
電壓：DC12V |
||
|
續航時間 |
單顆電池續航時間：3.5h |
||
|
俯仰控制 |
★俯仰可調范圍220度，仰視110度，府視110度 俯仰自動水平檢測功能。 |
||
|
工作溫度 |
-10℃~55℃； |
||
|
無線通信 數據傳輸 |
★井口50m范圍內，視頻穩定，操作流暢 數據傳輸：wifi無線傳輸 |
||
|
攝像機芯 |
★800萬像素高清網絡相機 傳感器：1/3" CMOS |
||
|
分辨率：2560×1440（分辨率） |
|||
|
照度：彩色：0.05 Lux 黑白：0.01 Lux |
|||
|
鏡頭：32倍光學變倍，12倍數字變倍 近攝距：10mm-1500mm（廣角-望遠） |
|||
|
鏡片防霧功能 |
★電動加熱除霧 |
||
|
探針 |
長度0.8m； |
||
|
★帶刻度標尺的獨立支撐減震緩沖彈性機構 |
|||
|
伸縮桿 |
1套 |
長度 |
模塊化設計； 基本桿長：（探針伸長）8m，快速管夾，可自由設定桿的使用長度； |
|
材料 |
高強度碳纖維； |
||
|
激光測距 |
1個 |
測距模式 |
實時測距 |
|
測量距離 |
0.1 - 100m |
||
|
測量精度 |
±1cm |
||
|
操作溫度 |
-10ºC- 60ºC |
||
|
防護等級 |
IP68 |
||
|
分辨率 |
1cm |
||
|
平板終端 |
1個 |
續航 |
續航力: 10h |
|
顯示屏 |
尺寸：8.4寸高亮度屏； 強光可視：超高亮度戶外顯示屏，陽光下清晰可見，亮度400流明。 防護：IP68防護 分辨率：800 x 1280 IPS |
||
|
觸摸屏 |
多點觸控電容屏，康寧大猩猩高強度玻璃 |
||
|
存儲 |
Flash: 128GB 擴展外置存儲: 支持SDHC / SDXC（可達64GB） |
||
|
信息顯示 |
可實時顯示環境視頻、日期時間、府仰角、潛望鏡內部壓力、潛望鏡電量以及操作員GPS定位等信息； 可對視頻添加版頭與自定義文本； 可顯示與編輯抓拍圖像的缺陷 |
||
|
控制功能 |
可控制主機攝像頭的俯仰動作； 相機變倍，變焦； 遠近燈光亮度調節； 激光測距控制； 錄像，抓拍功能等 |
||
|
智能分析軟件 |
1套 |
功能與特點 |
具備視頻回放功能 |
|
可以對視頻進行截取缺陷圖片，并對缺陷圖片進行缺陷描述 |
|||
|
根據對視頻圖片的分析結果數據，自動生成檢測報告，報告包含（1）檢測項目信息、（2）工程概況、（3）缺陷樹狀分布示意圖、（4）檢測設備簡介、（5）作業流程示意圖、（6）缺陷統計圖表、（7）詳細缺陷圖表等等 |
|||
|
可導出GIS平臺通用的ShapeFile接口數據，具備GIS接口數據和電子地圖查閱功能?？稍陔娮拥貓D中標注出作業點的位置，查看作業點對應的檢測數據、判讀信息、缺陷圖片和檢測視頻； |
|||
|
可將缺陷分布地圖導出為網頁格式，以供數據上報、分閱。 |
|||
|
可對已生成報告進行二次編輯 |
