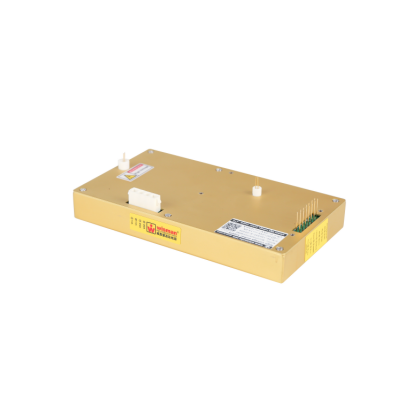

威思曼高壓電源推出的MUC高功率高壓電源模塊最高輸出功率60W、125W、250W,電壓范圍：250V-60KV。MUC系列模塊可以單極輸出，也可以雙極輸出，單極性輸出時，可用于電流要求較高的場合；當雙極性輸出時，通常用于推挽式電路供電應用。MUC系列這種高功率密度器件，特別適合在高能脈沖，放大器及具有大電容，快速重復速率和高電流負載的充電器件中。MUC系列高功率高壓電源模塊無論在產品的外觀、功率密度上均是目前市場超前的模塊，這種基于 SMT 的高壓電源模塊具有優越的性能和很高的可靠性，MUC是系統集成商OEM的理想選擇，系統集成更輕松。

主要用途：

電容充電、脈沖功率、激光、超聲波、放大器供電、脈沖發生器、電容特性測試、電子束、離子束、半導體測試、脈沖電源供電、高壓測試、、電纜絕緣測試、電子元器件老化、醫療化工、科學實驗、工業應用。



超薄型60W,125W,250W

可以0V輸出下輸出最大電流

快速上升時間，極低的過沖

固定頻率，低儲能設計

65℃時MTBF>20萬小時

溫度系數25ppm/℃（可選15ppm）

電壓調整率0.01％

負載調整率0.01％

短路保護

可選RS-485，RS-232通訊

客戶可OEM定制，價格有優勢



輸入：DC24V輸入，

輸入電流：60W: 3.25A, 125W: 6.5A, 250W: 13A,

輸出電壓：

125V,250V,500V,1K,2KV,4KV,6KV,8KV,10KV,12KV,15KV,20KV,25KV,30KV,35KV,40KV,45KV,50KV,55KV,60KV。62V可定制。

輸出電流：1mA-2A

輸出功率：60W,125W,250W

高穩定性：開機半小時后,<0.01%/8hr,0.02%/24hr

紋波0.1%

溫度系數25ppm/℃

電壓調整率0.01％

負載調整率0.01％

短路保護

工作溫度：工作溫度-10~+65℃(Option:-40~+65℃),儲存溫度 :-10~+70℃(Option:-55~+105℃)

儲存溫度：-40- +105℃

濕度：20-95%RH(不結露）

以下可以定制

熱沖擊:-40 至 +65 °C,Mil-Std-810，方法 503-4，工藝 II

海拔高度:標準封裝，所有條件,通過真空海平面（真空可能需要 -V 選件，請聯系工廠了解詳情）

沖擊:20 Gs,Mil-Std-810，方法 516.5，工藝 IV

振動:10 Gs,Mil-Std-810，方法 514.5，514.5C-3

尺寸：

250V-6KV,60W,125W：27mm x 101.6mm x114.3mm

250V-6KV,250W：27mm x 114.3mm x203.2mm

8KV-30KV,125W：27mm x 114.3mm x203.2mm

8KV-30KV,250W：51.6mm x 114.3mm x235mm

35KV-50KV,250W：63.5mm x 114.3mm x355.6mm

55KV-50KV,250W：63.5mm x 114.3mm x355.6mm

重量：

250V-6KV,60W,125W:0.64kg

250V-6KV,60W,125W，250W:1.18kg

8KV-30KV,125W:1.18kg

8KV-30KV,250W:2.6kg

35KV-50KV,250W:4.5kg

55KV-50KV,250W:4.5 kg
