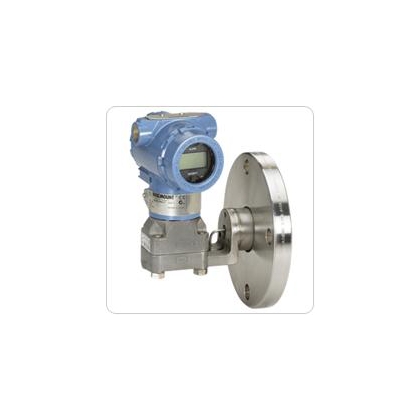

羅斯蒙特3051雙法蘭變送器



羅斯蒙特1199型遠傳膜片系統提供世界***廣泛的產品品種與規格，滿足各種測量與應用的要求。羅斯蒙特1199型遠傳膜片可組裝到羅斯蒙特3051s、3051、1151及2088型差壓、表壓與絕壓變送器及液位變送器上。



一個膜片密封件系統是由一臺壓力變送器、一個膜片密封件、一種充灌液及一個直接安裝的或毛細管型式連接結構組成的。操作期間，薄的有彈性的膜片與充灌液把變送器的壓力敏感元件與過程的介質隔離開。毛細管的管路或直接安裝的法蘭把膜片連接到變送器。羅斯蒙特1199遠傳膜片系統用于羅斯蒙特3051s、3051、2051與2088型變送器擴大壓力變送器應用范圍》》極 熱 與 極 冷 的 溫 度 》》腐 蝕 性 的 測 量 場 合 》》易 堵 塞 的 過 程 》》要 求 清 潔 衛 生 的 場 合可選用羅斯蒙特1199型遠傳膜片的壓力變送器羅斯蒙特1199型遠傳膜片可組裝到羅斯蒙特3051s，3051，2051及2088型差壓.表壓與絕壓變送器及液位變送器上



遠傳法蘭變送器在工業測量中有著大量的應用,它通常使用于下列工況：



1. 在高溫應用中(一般超過120℃),不使用普通引壓管路降溫的情況下，差壓變送器將高溫介質和變送器隔離。



2、被測量介質對變送器的接液部分有腐蝕作用,特別是變送器傳感器的膜片。



3、被測量介質是高粘度或者由于環境、流程、溫度變化而容易固化或結晶。



4、容器液位的測量。



5、液體的密度或者是液/液界面的測量。



6、工藝上要求被測量容器或者管道盡可能減少死角。



7、不希望有進入介質的引壓管路。



羅斯蒙特除了生產常用的304l、316l、316ti、哈氏c-276、哈氏c-22、哈氏b、蒙耐爾400材質膜片以外,還生產一般比較少使用的鈦gr.4、鎳201、鉭、inconel600材質的膜片，還提供另外三種特殊形式的測量膜片,以滿足各種測量應用的需要：



加厚膜片：為了抗御一些測量介質中固態顆粒高速?zèng)_擊的破壞,羅斯蒙特可以提供把普通膜片的厚度增加一倍到150μm(0.15毫米)的加厚膜片。



涂金膜片：在測量有氫氣介質的應用中,因?yàn)闅浞肿佑兄浅Ｐ〉捏w積,它們比較容易穿透一般金屬膜片分子間的空隙(氫穿透),和膜片后的填充油起化學反應而破壞壓力的測量。羅斯蒙特在普通膜片的表面通過多層電鍍,形成25μm厚的純金致密涂層,能非常完滿地阻止氫穿透的發生。



聚四氟乙烯(特弗龍)涂層膜片和保護罩：羅斯蒙特生產的聚四氟乙烯涂層膜片能比較好地抗御那些粘沾、容易結晶介質對測量膜片的黏附,并保持膜片的對壓力變化的敏感性。我們另外可以提供一個聚四氟乙烯材料和測量膜片波紋吻合的保護罩，覆蓋在***常使用的2″、3″ffw平面f型法蘭的測量膜片上，以有更好的抗腐蝕保護作用。



下套環(lower housing)：



下套環是被安裝在過程連接件法蘭和設備法蘭之間的一個環,它主要是起二個作用：



在選擇使用rfw系列小的安裝法蘭時(小于2英寸),在測量一些 過程連接法蘭壓力比較小的應用中,因?yàn)槭軌好娣e偏小,對毛細管中填充油的推力可能不夠而影響測量性能。內部是喇叭型的下套環被安裝在過程連接件法蘭和設備法蘭之間后,這樣可以在過程連接件法蘭上使用大直徑的測量膜片來提高推動力來改善小壓力時的測量性能,對于rfw型小尺寸法蘭,下套環是標準配置,必須要使用的。



在象ffw這樣2英寸以上的大過程連接件法蘭中,下套環是可選件,可以根據需要選用。它上面可帶有沖洗孔和排放孔,可以外接閥門和管道,向測量膜片和它附近灌沖液體、氣體或排放,滿足一些特殊的工藝要求需要。
