品牌
美國克瑞
連接形式
法蘭
適用介質
蒸汽
公稱通徑
15-300
結構形式
薄膜式
壓力環境
常壓
工作溫度
常溫
標準
美標
流動方向
雙向
驅動方式
脈沖
零部件及配件
配件
形態
柱塞式
類型(通道位置)
直通式
材質
不銹鋼

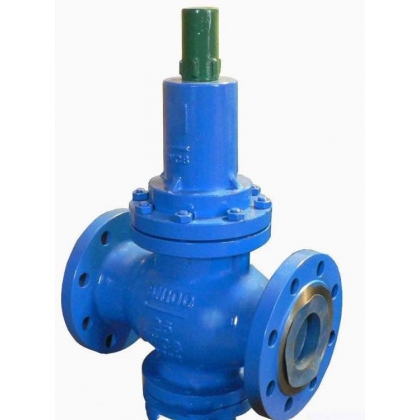

一、美國克瑞直接作用彈簧薄膜式減壓閥 結構特點和用途
本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路
二、美國克瑞直接作用彈簧薄膜式減壓閥 主要技術參數和性能指標
型號 Y410X / Y110X Y416X / Y116X Y42X
公稱壓力(Mpa) 1.0 1.6 2.5
殼體試驗壓力(Mpa)* 1.5 2.4 3.75
密封試驗壓力(Mpa) 1.0 1.6 2.5
進口壓力(Mpa) 1.0 1.6 2.5
出口壓力范圍(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
壓力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
滲漏量 0
工作溫度 0℃-80℃
三、美國克瑞直接作用彈簧薄膜式減壓閥 主要零件材料
零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 2Cr13
閥瓣 2Cr13
閥桿 2Cr13
缸套 2Cr13/25(鍍硬鉻)
活塞 2Cr13
O型圈 丁腈橡膠
密封圈 丁腈橡膠
膜片 夾織物丁腈橡膠
調節彈簧 60Si2Mn
