工作原理（1）智能閥門定位器是基于微處理器讀取輸入信號、位置傳感器的位置信號和壓力傳感器輸出壓力信號，經運算處理產生驅動信號，使執行器動作?，F(xiàn)選擇滑桿型的和旋轉型的ND800智能閥門定位器加以詳細說明，它們的工作原理分別見圖1和圖2。

（2）520MD數字式閥門定位器有1個獨立的模塊基座，可以很方便地在現場更換而不必拆除現場的導線或?qū)Ч堋Ｔ撃K基座包括I/P轉換器、氣動中繼器及指示表等子模塊，可以通過更換子模塊而重新組合。FIELDVUE系列數字式閥門控制器通過進入端子盒的一對雙絞線接受輸入信號和電能，信號同時輸入到PWB組件子模塊，在此被附加許多參數，如多段折線性化中的節點坐標、極限值和其它數值。然后PWB組件子模塊送信號給I/P轉換器子模塊，將輸入信號轉變?yōu)闅鈮盒盘?。該氣壓信號送入氣動中繼器加以放大并作為輸出信號送到執行機構，也可以被安置在PWB組件子模塊上的壓力敏感元件所感受，用于閥門執行機構的診斷信息。閥門和執行機構的閥桿位置當作輸入信號引入PWB子模塊，用作數字式閥門控制器的反饋信號，同時與輸入信號值比較，若存在偏差，微處理器通過運算處理產生新的電流值來修正偏差，直至調節閥的閥位信號與輸入信號一致，即偏差為零。

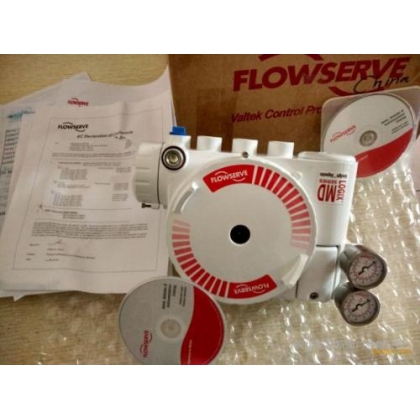

3200MD智能閥門定位器則為微處理器（μC）通過改變前置級（PR）線圈的控制電流，前置級閥門降低滑閥（SV）終端的控制壓力，閥柱向低壓方向移動，打開到執行機構氣缸頂部的氣流，且打開來自活塞另一側的氣流，增加活塞上的差壓使活塞移動。微處理器用控制計算一種新的控制電流，直至執行機構的新位置信號與輸入信號一致為止。穩定狀態下使滑閥（SV）就位，前置級（PR）閥門關閉。

2 性能

智能閥門定位器是基于微處理器的新一代產品，具有高精度的閥門位置信號傳感器及輸出壓力傳感器等，因而具有較高的控制精度（0.5%～1.0%），而常規電氣閥門定位器精度僅為2%～5%；具有遠距離組態、調試、診斷、數據管理等功能。

經過1年多的實際運行，智能閥門定位器與普通閥門定位器的性能、使用情況、性價比等方面的比較見表1。

表1 兩種閥門定位器的比較

3 軟件功能

智能閥門定位器具有豐富的軟件功能，如自動調整零點和滿量程。組態需要的閥門特性配上專用軟件，具備動態診斷功能，可將閥門的機械性能指標和控制系統的指標結合起來，以判斷閥門損壞情況（圖3）。

注：變差間隙δ1，δ2太大———摩擦力大，填料緊。

變差間隙δ1，δ2太小———摩擦力小，填料松。

調節閥平均動態誤差超過5%（δ1+δ2>5%），要維護。

調節閥動態線性度超過1%，要重新標定。

圖3 閥門定位器動態診斷

4 智能閥門定位器與DCS連接的阻抗匹配問題

常規電氣定位器一般輸入阻抗為250Ω，而智能定位器的輸入阻抗均大于250Ω，品牌和型號不同，阻抗不同，表達式也不同。阻抗越大，要求DCS帶載能力越大，使系統運行受到影響。在本公司三聚氰胺裝置的回路聯動調校時，發現DCS的輸出卡只能驅動NELES ND8221/S1定位器，調節閥僅動作28%的行程。具體解決辦法是更換驅動較大的安全柵（內阻較?。?，降低了安全柵在調節回路的分壓，相應增加了對智能定位器的輸出功率。
