BOTA SYSTEMS 傳感器
用最可靠的方法來測量力和扭矩
我們的技術
六維力測量是由力和扭矩在結構體上產生的應變，然后使用電阻、電容和光學等檢測技術進行測量。在
這些技術
中，最為成熟的，可以提供最為可靠的測量的，是電阻式金屬箔應變計測量。與其他技術相比，電阻式
應變計可以
在鋼、鋁或鈦等金屬上非常有效地應用。
我們的傳感器采用特殊的鋁合金制造，具有長期穩定的應變，高屈服強度，并經過了熱處理，為長期可
靠的測量提
供優異的蠕變特性。為了避免軟件無法控制的系統誤差，我們盡量減少硬件帶來的非線性誤差。溫度補
償、比值電
壓轉換、對稱加載、電磁干擾屏蔽、寄生電容、電感補償以及高精度校準等，都是用來最小化誤差和最
大化信噪比
的技術。
我們的技術的主要優勢:
? 非常高的安全過載以及非常緊湊和輕量級的結構
? 高剛度、高帶寬
? 由溫度變化引起的漂移可以在硬件上得到補償
? 由機械蠕變產生的漂移可以忽略不計
? 最小化串?dāng)_
? 可重復和準確的測量
? 長使用壽命
主要特性:
? 高度集成的數據采集系統、IMU和溫度傳感器
? 超高的信噪比，超高的響應頻率
? 直接輸出模擬信號或數字信號，不需要其他轉換組件
? 數字信號輸出可選EtherCAT、USB或RS422端口
? 防塵防水
? 精密測量
? 重力和慣性補償
? 即插即用
ECHNICAL SPECIFICATIONS

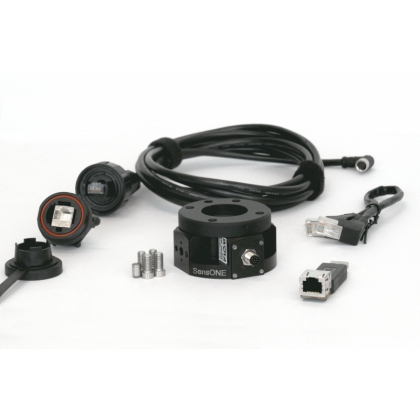

協同機器人力反饋應用的最佳性價比解決方案。它的USB或
RS422輸出可以提供高達1000個數據每秒。緊湊的防塵防水
包裝，集成ISO 9409-1-50-4-M6安裝法蘭。只有緊固件需要
集成在UR機器人上。
EtherCAT
工業自動化和移動機器人的輕量級高級應用，可以提供超精
確的扭矩和力的測量，而不需要龐大的信號轉換設備。集成
6-DoF IMU，最高IP67級別防護，9-70V寬電壓供電。
量程 (F xy , F z , M xy, M z ,)
700 N, 1200 N, 15 Nm, 15 Nm 700 N, 1200 N, 15 Nm, 15 Nm
安全過載 (F xy , F z , M xy, M z ,)
2500 N, 4500 N, 35 Nm, 40 Nm 2500 N, 4500 N, 35 Nm, 40 Nm
無噪聲分辨率 (100Hz)* 0.15 N, 0.15 N, 0.005 Nm, 0.002 Nm 0.15 N, 0.15 N, 0.005 Nm, 0.002 Nm
重量 220 g 220 g
尺寸 (DxL) 70 x 35 mm 70 x 35 mm
通訊接口
USB, RS422 CANopen over EtherCAT
采樣率 (max.)
800 Hz 1000 Hz
防護等級
dustproof and waterproof dustproof and waterproof
加速度
- ±2g, 4g, 8g, 16g,
陀螺儀
- ±250°/sec, ±500°/sec, ±1000°/sec, ±2000°/sec
