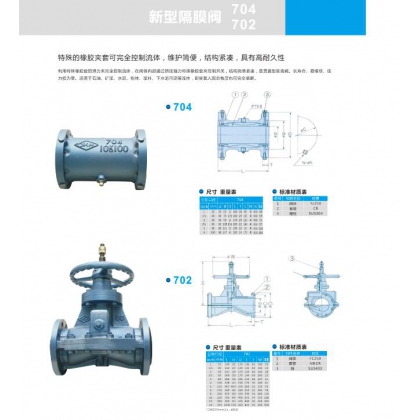

704 702新型夾套閥
特殊的橡膠夾套可以完全控制流體。維護容易，結構緊湊，具有高耐久性
利用特殊橡膠套的彈力來完全控制流體，在閥體內部通過擠壓強力特殊橡膠套來控制開關，結構簡單緊湊，是貫通型漿液閥，長壽命、易維護，壓力損為零。適用于石油、礦漿、水泥、粉體、漿料、下水道污泥等液體，即使混入固態物質也可完全截?cái)?/div>
尺寸 重量表
公稱口徑 型號：704
Inch mm d g D L T C N h 重量
1 25 25 63 125 160 18 90 4 M16 4.6
1 1/2 40 40 75 140 160 20 105 4 M16 7.1
2 50 50 90 155 170 20 120 4 M16 7.1
2 1/2 65 65 109 175 185 22 140 4 M16 9.7
3 80 80 121 185 230 22 10 8 M16 16.8
4 100 98 147 210 285 24 175 8 M16 16
標準材質表
番號 部件名稱 材質
1 閥體 FC250
2 套管 CR
3 螺栓 SUS340
尺寸 重量表
公稱口徑 型號：702
Inch mm L H D C T W 重量
1 149 202 125 90 16 180 10 4.6
1 1/2 40 184 247 140 105 18 180 10
2 50 211 269 155 120 18 180 18
2 1/2 65 260 318 175 140 18 200 23
3 80 289 359 185 150 18 224 31
4 100 338 413 210 22 315 55 16.8
5 125 407 442.5 250 210 22 315 55
6 150 480 483 280 240 32 400 78
8 200 665 640 330 290 34 400 140
10 250 785 846 400 355 34 355 228
12 300 935 914 445 400 40 355 355
14 350 1090 1030 490 445 50 400 500
標準材質表
番號 部件名稱 材質
1 閥體 FC250
2 套管 NR.CR
3 軸 SUS403
