壓力傳感器兩線制比較簡單，一般客戶都知道怎么接線，一根線連接電源正極，另一個線也就是信號線經過儀器連接到電源負極，這種是簡單的，壓力傳感器三線制是在兩線制基礎上加了一個線，這根線直接連接到電源的負極，較兩線制麻煩一點。四線制壓力傳感器肯定是兩個電源輸入端，另外兩個是信號輸出端。四線制的多半是電壓輸出而不是4~20mA輸出，4~20mA的叫壓力變送器，多數做成兩線制的。壓力傳感器的信號輸出有些是沒有經過放大的，滿量程輸出只有幾十毫伏，而有些壓力傳感器在內部有放大電路，滿量程輸出為0~2V。至于怎么接到顯示儀表，要看儀表的量程是多大，如果有和輸出信號相適應的檔位，就可以直接測量，否則要加信號調整電路。五線制壓力傳感器與四線制相差不大，市面上五線制的傳感器也比較少.



HYDAC傳感器的正確安裝

通常高溫熔體壓力傳感器的損壞都是由于其安裝位置不恰當而引起的，如果將傳感器強行安裝在過小的孔或形狀不規則的孔中，就有可能造成傳感器的震動膜受到?jīng)_擊而損壞，選擇合適的工具加工安裝孔，有利于控制安裝孔的尺寸，另外，合適的安裝扭矩有利于形成良好的密封，但是如果安裝扭矩過高就容易引起高溫熔體壓力傳感器的滑脫，為防止這種現象發生，通常在傳感器安裝之前在其螺紋部分上涂抹防脫化合物。

1. 壓力傳感器正確安裝方法：

(1) 通過適當?shù)膬x表， 在普通大氣壓和標準溫度條件下，核實壓力傳感器的頻率反應值。

(2) 核實壓力傳感器的編碼與相應的頻率反應信號的正確性。

2. 確定具體安裝位置

為了確定壓力傳感器的編號和具體安裝位置， 需按充氣網的各個充氣段來考慮。

(1) 壓力傳感器必須沿著線纜進行安裝， 安裝在線纜接頭處。

(2) 每條線纜裝設壓力傳感器不少于4個， 靠近電話局的兩個壓力傳感器， 相距不應大干200m。

(3) 每條線纜的始端和末端分別安裝1個。

(4) 每條線纜的分支點應裝1個， 如果兩個分支點相距較近(小于100 m)，可只裝1個。

(5) 線纜敷設方式(架空、地下)改變處應裝1個

(6) 對無分支的線纜， 因壘線的線纜程式一致， 壓力傳感器的安裝隔距不大干500m， 并使其總數不少于4個。

(7) 為了便于確定壓力傳感器故障點， 除在起點安裝壓力傳感器外，距起點150~200m處，還要另外安裝1個當然在設計中， 一定要考慮經濟與技術的因素， 在不需要安裝壓力傳感器的地方，則應不必安裝。

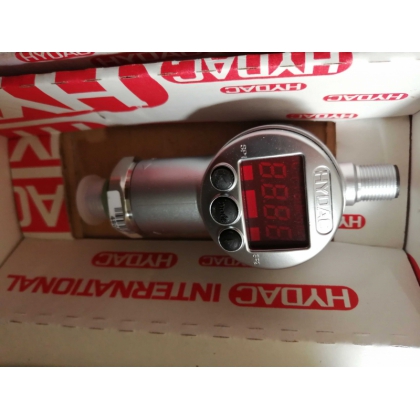

品牌/型號：HYDAC/EDS3446-3-0250-000,EDS 3446-3-0250-000

應用范圍：壓力

產品系列：壓力繼電器

觸點形式：一開一閉

額定電壓：18-35VDC/9-35VDC（V）

電流性質：直流

外形尺寸：微型

觸點負載：微功率

吸合電流：開關電流：Imax=1.2A（A）

觸點切換電流：電流損耗：≤35mA（A）

防護特征：密封式

HYDAC壓力繼電器：EDS3446-3-0250-000,EDS 3446-3-0250-000
