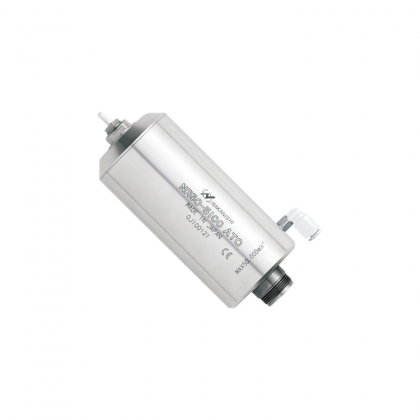

日本NAKANISHI高速主軸NR50-5100 ATC是一款氣動自動換刀主軸，主要適用于PCB分板機切割鉆孔等領域，故又稱之為分板機主軸。
NR50-5100 ATC自動換刀主軸，直型50mm，轉速50000轉/分，精度在1μm以?xún)?nèi)，使用夾頭為(CHR系列):3.175mm。該主軸無需人工更換夾頭，充氣夾頭自動張開，收氣夾頭自動鎖緊，從而實現自動換刀。
自動換刀分板機主軸NR50-5100ATC產品參數
型號：NR50-5100 ATC
外徑:φ50 mm
最高轉速：50000 min-1
換刀氣壓：0.55~0.6MPa
主軸精度：1μm以?xún)?nèi)
筒夾型號：CHR系列（φ3.175mm）
重量：1580g
標準配件：筒夾：φ3.175（CHR-3.175）/ 扳手（9×11）·（12×14）：各1枚 / 鋼棒（K-236）：1本
氣管（K-251）：φ6mm×2m
選項：筒夾（CHR系列）：φ2.0、φ3.0、φ3.175、φ4.0、φ6.0、φ6.35mm
自動換刀分板機主軸NR50-5100ATC產品尺寸
自動換刀分板機主軸NR50-5100ATC 標準配置
自動換刀分板機主軸NR50-5100 ATC的一套組成：由夾頭+自動換刀分板機主軸NR50-5100 ATC主軸+自動換刀分板機主軸馬達EM-3060+電源線+E3000
控制器。
自動換刀分板機主軸NR50-5100ATC鎖緊力更強
與自動換刀分板機主軸NR40-5100ATC都用于分板或切割，只是直徑和排氣方向不同。NR50-5100ATC 標配夾頭CHR-3.175，NR40-5100ATC 標配夾頭CHB-3.175。
NR50-5100ATC的鎖緊力比NR40-5100ATC要強，不易掉刀，所以，在同等加工條件下，春亨工具推薦使用自動換刀分板機主軸NR50-50100ATC！
自動換刀分板機主軸NR40-5100ATC與主軸NR50-5100ATC排氣方向
