產品介紹/Product introduction
適用范圍：金屬、非金屬或超硬材料的精密雕刻。特別是對鋁合金、銅、鐵、電木、有機板、PVC板、玻纖板以及塑膠材料的精密雕刻雕銑與打孔等功能。
產品描述/Product de
１. 主機設計采用有限元分析方法設計，確保機床的強度和剛性，機床主要部件采用優質灰口鑄鐵鑄造，加工后經二次人工時效和震動時效處理，減少鑄造應力。安裝面經精密磨削和刮研確保機床精度
２．X.Y.Z三軸進口直線方軌，運動平穩，精度高，振動小。
３.獨特的防塵、防水設置，能有效保障機械傳動部分的清潔、防銹，維護工作更輕松；
４.采用恒功率變頻水冷主軸,力矩大噪音小
５.強大的兼容性，適合各種數控軟件：type、3Artcam、Castmate、Pore、文泰、各種CAD/CAM軟件。輕松做出浮雕、影雕和三維藝術字等
６.智能控制加工速度、空程速度和落刀速度,提高加工效率與延長刀具壽命
７.采用對斷電、斷刀、斷點記憶加工方式,保證在意外情況下可繼續加工,解決客戶后顧之憂 本廠可為客戶量身定做各類非標機
主要配置/Main configuration
|
主要術參數 |
SPECIFICATIONS |

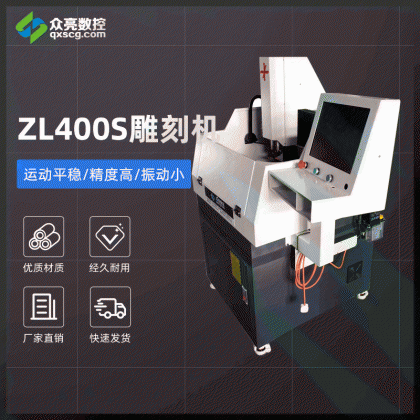

ZL400S雕刻機參數 |
ZL600S雕刻機參數 |
|
|
主軸 Spindle |
電機功率 |
Motor Power |
Φ80-2.2KW |
Φ80-2.2KW |
|
空間高度 |
Space height |
200/250（選配） |
200/250（選配） |
|
|
轉速（r.p.m） |
Speed |
24000 |
24000 |
|
|
刀柄大小 |
ShankSize |
3.175/4/6/12.7 |
3.175/4/6/12.7 |
|
|
行程 Trip |
X軸行程 |
X-axis travel |
400 |
600 |
|
Y軸行程 |
Y-axis travel |
400 |
600 |
|
|
Z軸行程 |
Z-axis travel |
150 |
150 |
|
|
A軸直徑 |
A-shaft diameter |
160（選配） |
160（選配） |
|
|
精度 Precision |
運動定位精度 |
Positioning accuracy |
0.02/0.02/0.02 |
0.02/0.02/0.02 |
|
重復定位精度 |
Repeat accuracy |
0.01/0.01/0.01 |
0.01/0.01/0.01 |
|
|
工作臺尺寸 |
Table size |
420X420mm |
620X620mm |
|
|
X/Y快移速度 |
Rapid feed |
4000 |
6000 |
|
|
驅動系統 |
Drive System |
混合伺服Servo |
混合伺服Servo |
|
|
控制系統 |
Control Systems |
維宏 |
維宏 |
|
|
工作電壓 |
Working voltage |
AC220V/50HZ AC380V/110V/60HZ(可選） |
||
|
機床重量 |
Machine weight |
520KG |
720KG |
|
|
外觀尺寸 |
Machine outline |
|||
技術參數/Technical Paramete
|
序 號 |
名 稱 |
供 應 商 |
|
1 |
工作臺/龍門架 |
本廠自制 |
|
2 |
主 軸 |
定制版眾亮數控 |
|
3 |
變 頻 器 |
四方/貝士德 |
|
4 |
混合伺服驅動 |
杰美康 |
|
5 |
混合伺服電機 |
杰美康 |
|
6 |
絲 杠 |
TBI |
|
7 |
導 軌 |
TRH |
|
8 |
控制系統 |
維宏 |
|
9 |
手輪 |
本廠自制 |
|
10 |
機床鈑金 |
本廠自制 |
|
11 |
水箱/油箱 |
本廠自制 |
|
除主要件之外，其它均系公司自產。 |
||
