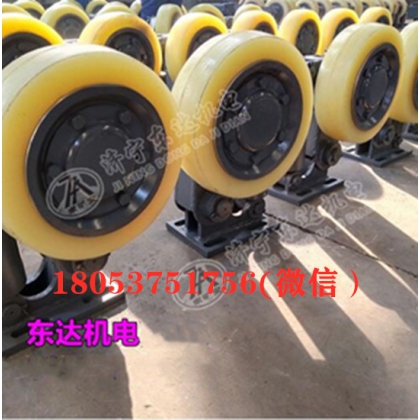

滾輪罐耳L30產品詳細
感謝您使用我公司生產的滾輪罐耳。本產品用于立井提升容器（箕斗、罐籠、平衡錘），為其提供導向和緩沖。其產品結構強度大，性能好，使用壽命長，可靠性高，運行平穩，調整方便，維修簡單。彈簧浸油潤滑，動態特性好，彈力穩定，是大力推廣的綠色環保產品。本產品有多種規格，能滿足客戶的各種需求。
滾輪罐耳L30型號與分類
圖2 LS30/35滾輪罐耳
2.2 規格型號示例：
|
24小時銷售電話：18053751756 （同微信）
辦公室電話：0537-3158691
?
產品多樣，歡迎來電咨詢合作共贏
銷售部經理：程好
24小時銷售電話：18053751756 （同微信）
辦公室電話：0537-3158691
地 址：濟寧任城經濟發區山博路南、志學路西
?
| |
4.1滾輪罐耳的安裝：
將滾輪罐耳用螺栓與提升容器連接，調整好三個滾輪罐耳相對罐道的位置，保證與罐道的間隙一致（間隙約為2mm），軸心線水平，徑向中心線垂直于罐道面，然后鎖緊固定螺栓。
4.2滾輪罐耳的使用：
根據滾輪磨損情況，應對滾輪進行調整，方法是松開螺桿鎖緊螺母，轉動螺桿使?jié)L輪靠向罐道，間隙0～2mm，調好后緊固鎖緊螺母。 |
滾輪罐耳L30注意事項
| |
應定期對滾輪主軸頂絲、螺母、軸端螺母及其余緊固件是否緊固、滾輪是否松曠、滾輪運轉和磨損情況及擺架是否變形等進行檢查，如發現異常應查明原因，復原后才能使用。
如發現質量問題，不得自行拆卸，應與經銷商協商修理或退還，也可直接與本公司聯系。
易損件清單
|
備件名稱
|
滾輪直徑mm
|
說明
|
|
250
|
300
|
350
|
標準件
|
|
軸承
|
30310
|
30311
|
30313
|
標準件
|
|
聚氨酯輪mm
外徑×內徑×寬度
|
250×148×90
|
窄輪300×182×89
寬輪300×179×165
|
窄輪350×192×106
寬輪350×196×165
|
標準件
|
|
密封圈
|
內12× 2.65
|
內125× 2.65
|
內145× 2.65
|
標準件
|
訂貨說明
由于現場實際情況各不相同，建議您在選訂設備型號及規格時，盡可能將您的要求描述詳盡并與相關專業技術人員充分溝通，指明型號、數量，如要特殊供貨，請另附加具體的書面說明。
|
特征與原理
滾輪罐耳是我公司自行研制開發的組合鋼罐道導向裝置，滾輪罐耳主要由滾輪、支架、彈簧緩沖裝置、底座等組成。彈簧緩沖裝置由調節套、調節螺桿、螺母、碟簧軸、導向套、并帽、緊定螺釘、碟簧、平鍵、缸筒等組成。
滾輪罐耳緩沖裝置采用碟形彈簧組，符合煤炭部標準MT236-1991，其作用原理是滾輪受力通過支架、調節套、調節螺桿、碟簧軸施與碟簧上，通過碟簧軸上、下運動釋放和壓縮碟簧組實現緩沖。
碟簧軸在導向套內及缸筒底部的導向孔內上下運動，碟簧軸下端銑有鍵槽，受缸筒底部平鍵的作用碟簧軸不能轉動。導向套擰入缸筒并壓住碟簧軸使碟簧軸的軸肩壓緊碟簧，為了安全可靠導向套用并帽鎖緊，并與缸筒一起配鉆孔、攻螺紋，用緊定螺釘緊固。 18053751756
運轉中由于滾輪的膠層被磨損，通過調節螺桿調節滾輪使?jié)L輪前傾靠近罐道。調節螺桿一端為左旋螺紋另一端為右旋螺紋，分別擰入調節套和碟簧軸，調整時松開調節螺桿下邊的螺母，逆時針轉動調節螺桿，螺桿擰出，滾輪前傾靠近罐道，調好后緊固調節螺桿下邊的螺母。
故障及維護
