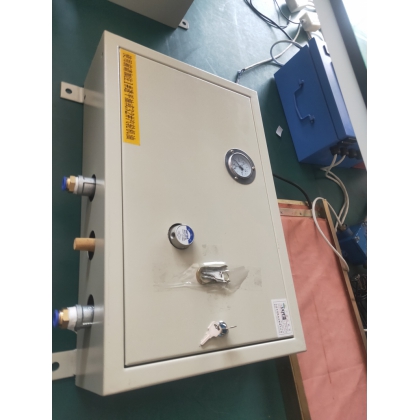

礦用QSK-15型氣動控制箱

礦用QSK-25型氣動控制箱

旋轉手柄⑥至指示標牌⑦A或B位即可改變氣動控制箱的出氣通口，從而使執行元件完成不同方向的運動，旋轉手柄⑥至O位為封閉位，根據執行元件動作要求，轉動旋轉手柄進行操作。

2、加油

使用氣動控制箱前或儲油瓶②-10內的吸油管浸入油面深度＜10㎜時，須給儲油瓶②-10加注ISO-VG32或相當品質潤滑油，可以不關閉空氣管路而進行加油作業，逆時針旋下加油螺絲②-9，加油至上限后，將加油螺絲鎖緊。不可直接將儲油瓶②-10拆下進行加油。

3、調整壓力

將調壓旋扭②-7向上拉起，順時針方向旋轉，壓力上升，逆時

針方向旋轉，壓力下降，調整至所需壓力，將調壓旋扭按下呈上鎖

狀態。

4、調整滴油量

⑴針閥調整：順時針旋轉油量調節螺絲②-8，滴油量減少，逆時針旋轉，滴油量增加，調整至所需滴油量。

⑵空氣流量調整：設定針閥后，空氣流量大時，滴油量多，空氣流量小時，滴油量少。

5、排水

⑴無空氣壓力時，水自動排出。

⑵有空氣壓力時，向上推排水管①，水立即排出，排出完畢后，將排水管放開，將其復位，排水結束。

⑶當水位超過上限時，請立即排水，否則將造成除濕不良。

6、保養

⑴關閉空氣供應和排出空氣于大氣中。

⑵逆時針旋下大螺帽②-6，接著逆時針旋下濾網過濾架②-4即可取下濾網②-5，用空氣由內向外吹，可重復使用。

⑶取下濾氣瓶②-3，使用清潔干布擦拭即可，不可使用任何會破壞濾氣瓶（PC）之化學物品。

⑷逆時針旋下大螺帽拆除保護罩，取下儲油瓶②-10，使用清潔干布擦拭即可，不可使用任何會破壞儲油瓶（PC）之化學物品。
