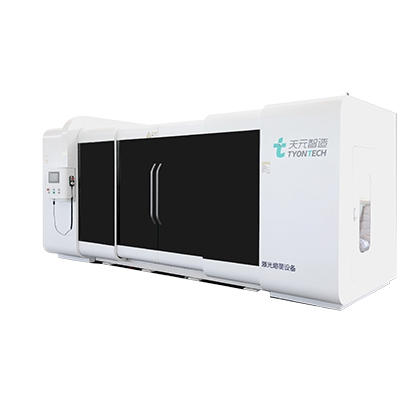

設備型號

JRA-630 S1 F1

成型技術

金屬絲-粉復合激光熔覆技術

控制系統

自主研發PLC系統

技術特色

絲材熔覆超低熱輸入、材料利用率100%、熔覆效率高、低能耗；粉末熔覆（同軸送粉）熱輸入低，線速度高，材料利用率大于70%；可單獨進行絲材熔覆或粉末熔覆，也可進行絲粉聯合同時輸送熔覆。

智能化設備

熔覆參數數字化顯示：可顯示熔覆速度、效率、熔覆層厚度、熔覆頭溫度等參數，一鍵啟動，自動停止。

熔覆效果

熔覆質量好、表面平整，后續加工量小。

控制軸數

4軸：旋轉軸、橫移軸、徑向軸、縱向軸。

材料支持

各類碳鋼、不銹鋼、鎳基、鈷基合金傳統粉材及絲材

熔覆線速度

5-100mm/s高速熔覆

熔覆效率

絲材0.2-0.5 m²/h     粉末0.2-0.5m²/h

供電電壓

AC380V±5%（3P+N+E）

激光器功率

6000W連續可調

氣體

N?或Ar

送料方式

側向送絲方式+同軸送粉

外形尺寸

5000mmx2000mmx2200mm (W×D×H)

機床參數

熔覆長度：10-1000mm；熔覆直徑：φ40-400mm；最大承重：1000kg最高轉速：100r/min；平面熔覆尺寸：300*300mm。

建議安裝空間

6000mm×3200mm×3500mm ( W×D ×H)

序號

組件名稱

數量/套

型號

用途

1

激光器

1

6000W連續光纖/半導體激光器

提供熔覆能量

2

絲粉聯合激光頭

1

S1F1

絲、粉聯合激光熔覆頭

3

送粉系統

1

單筒送粉系統F1

高精度熔覆粉末輸送系統

4

送絲系統

1

送絲系統S1

高精度絲材輸送系統

5

冷水機

1

6000雙溫雙控

冷卻激光器、激光頭

6

增材熔覆運動系統

1

4軸：三軸運動熔覆機床+旋轉主軸

承載、運動執行機構

7

控制系統

1

PLC集成控制系統

PLC+觸摸屏集成控制

8

焊煙除塵器

1

ET-1

除塵排煙、凈化空氣

9

粉末烘干箱（選配）

1

50-500℃可調

粉末烘干、零件預熱

10

混粉器（選配）

1

三維運動混合機

不同材料均勻混合

11

電子天平（選配）

1

高精度電子天平（200g）

粉末稱重

12

篩粉器（選配）

1

震動篩粉器

不同粒度粉末的篩分、回收粉末篩分

13

激光清洗機（選配）

1

200W便攜式激光清洗

零件表面除油除銹

14

進口高速攝像機（選配）

1

1280*800@3200幀/s

打印過程圖像記錄
