OPT-Cobra 新系列定焦鏡頭

   針對市場越來越多的小靶面、小像元尺寸的相機的應用需求，OPT推出新的Cobra系列，為該應用領域提供一種更高精度的光學解決方案。

OPT-Cobra 系列是針對靶面1/1.8"以下、像元尺寸2.2μm以上的成像芯片而研發設計的一系列定焦鏡頭，該系列鏡頭全視場在230lp/mm仍有著較高的對比度，是匹配高分辨率相機的不二選擇。

1.產品特點

●外觀小巧

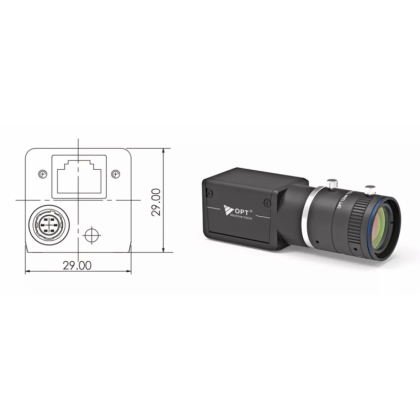

鏡頭外徑Ø29mm，與相機尺寸兼容，鏡頭總長不超過42mm（OPT-COB5028鏡頭總長＜62mm）。

大部分常用小靶面相機的外形尺寸為29×29mm

●高分辨率

全視場分辨率可達230lp/mm，適用于像元尺寸2.2μm及以上，芯片尺寸≤1/1.8″(Ø9mm)的相機。OPT-COB2528、OPT-COB3528和OPT-COB5028B最大可匹配芯片為2/3" (Ø11mm)的相機。

OPT-COB2528的理論MTF曲線圖

OPT-COB2528搭配OPT-CM500-GL-04相機（芯片：AR0521 2.2μm*500萬像素）

●寬光譜

鍍膜波段400-1000nm，兼容VIS和NIR波段。

●低畸變

TV畸變＜0.2%。

●高相對照度

主光線角＜5°，與相機匹配時能有效保證畫面照度的高均勻性。

鏡頭CRA角對成像的影響示意圖

2.型號說明

3.實拍解析度對比

4.應用案例

5.參數表

6.尺寸圖

7.Cobra 系列與1.67μm 1000萬相機的匹配度試驗

COB1628 在WD=300mm的MTF

在理論上，以型號OPT-COB1628為例，該鏡頭的理論設計分辨率在300lp/mm時大部分視場MTF值仍然高于20%。

OPT-COB1628搭配相機OPT-CM1000-GL-04(芯片：MT9J003 1.67μm*1000萬像素)
