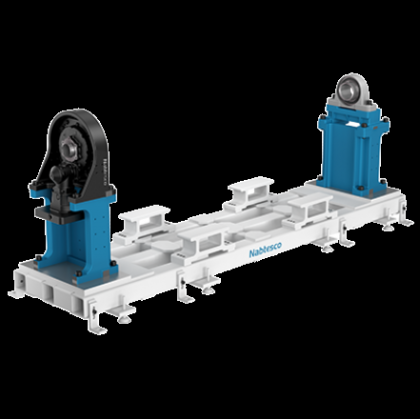

搭載了適合BBQ變位機的帶支腳齒輪頭。準備了BBQ變位機 所需要的全部部品，可縮短設計?制作工時。此外，采用抗沖擊的框架結構易于搬運。
產品特點
• 可選擇減速比
• 可對應各公司的伺服電機
• 準備了BBQ變位機所需的主要部品
• 潤滑脂已封入
• 抗沖擊框架構造
產品應用
變位機
RVP-B10C 中空型
性能參數
容許搭載重量kg：1,000
容許重心高度（注記1）mm：250
減速比：100.5 , 150 , 210 , 258
額定轉矩Nm：980
啟動停止容許轉矩Nm：2,450
瞬時最大容許轉矩Nm：4,900
額定輸出轉速rpm：15
（參考）容許輸出轉速（注記2）rpm：30（1.33sec/180deg）
額定壽命h：6,000
齒隙arc.min.：輸入類型 ：直接 1.0（半徑＝ 250 ：0.07mm）
輸入類型 ：直交 1.5（半徑＝ 250 ：0.11mm）
空程arc.min.：輸入類型 ：直接 1.0
輸入類型 ：直交 1.5
慣性力矩 I(I=GD2/4) 輸入軸換算值（注記3）kgm²：8.23x10‾?～ 2.16x10‾³
重量（注記4）kg：軸間距為 2.0m 時 : 618 ～ 625
軸間距為 2.5m 時 : 655 ～ 662
（參考）電機容量（注記5）kW：2.1
RVP-B16E 中實型
性能參數
容許搭載重量kg：1,600
容許重心高度（注記1）mm：250
減速比：66 , 81 , 101 , 121 , 145 , 171
額定轉矩Nm：1,568
啟動停止容許轉矩Nm：3,920
瞬時最大容許轉矩Nm：7,840
額定輸出轉速rpm：15
（參考）容許輸出轉速（注記2）rpm：30 （1.33sec/180deg）
額定壽命h：6,000
齒隙arc.min.：輸入類型 ：直接 1.0（半徑＝ 250 ：0.07mm）
輸入類型 ：直交 1.5（半徑＝ 250 ：0.11mm）
空程arc.min.：輸入類型 ：直接 1.0
輸入類型 ：直交 1.5
慣性力矩 I(I=GD2/4) 輸入軸換算值（注記3）kgm²：8.94x10‾?～ 6.68x10‾³
重量（注記4）kg：軸間距為 2.0m 時 : 624 ～ 650
軸間距為 2.5m 時 : 661 ～ 687
（參考）電機容量（注記5）kW：3.3
RVP-B16C 中空型
性能參數
容許搭載重量kg：1,600
容許重心高度（注記1）mm：230
減速比：78.3 , 104.4 , 120.46
額定轉矩Nm：1,470
啟動停止容許轉矩Nm：3,675
瞬時最大容許轉矩Nm：7,350
額定輸出轉速rpm：15
（參考）容許輸出轉速（注記2）rpm：51 (0.78sec/180deg)
額定壽命h：6,000
齒隙arc.min.：輸入類型：直接1.0
空程arc.min.：輸入類型 ：直接 1.0
慣性力矩 I(I=GD2/4) 輸入軸換算值（注記3）kgm²：2.72x10‾?～ 6.45x10‾?
重量（注記4）kg：軸間距為 2.0m 時 : 641
軸間距為 2.5m 時 : 678
（參考）電機容量（注記5）kW：3.1
