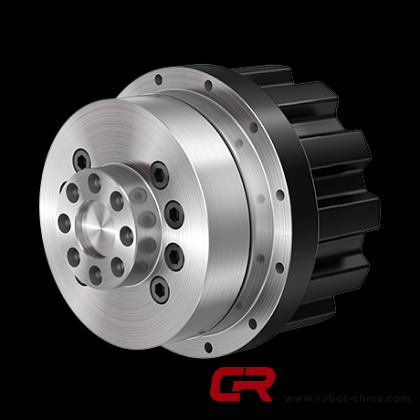

GH系列是可以高速旋轉的精密齒輪箱型
減速機。是一款能夠同時兼顧高速以及高剛性的減速機。同時齒輪箱型的構造使其能夠?qū)?yīng)各公司的伺服電機，潤滑脂預封入等特點也進一步方便用戶使用。
產品特點
• 高速旋轉（Max.270rpm）
• 主軸承內置
• 附帶對應各公司的伺服電機安裝連接件
• 已封入潤滑脂
• 高耐久性（可承受額定轉矩7倍）
• 高加速性能（額定轉矩的3倍為止）
產品應用
機器人行走軸
6軸&龍門架
滾珠絲桿驅動軸
AGV驅動
運送皮帶輪驅動軸
GH7(法蘭型)
性能參數
額定轉速：50rpm
額定轉矩：69Nm
啟動、停止容許轉矩：206Nm
瞬時最大容許轉矩：480Nm
連續運轉時的容許輸出轉速：150rpm
間歇運轉時的容許輸出轉速：270rpm
齒隙/空程：Max6.0arc.min.
額定壽命：6,000h
GH17(法蘭型)
性能參數
額定轉速：50rpm
額定轉矩：167Nm
啟動、停止容許轉矩：500Nm
瞬時最大容許轉矩：1,166Nm
連續運轉時的容許輸出轉速：150rpm
間歇運轉時的容許輸出轉速：270rpm
齒隙/空程：Max6.0arc.min.
額定壽命：6,000h
GH24(法蘭型)
性能參數
額定轉速：50rpm
額定轉矩：235Nm
啟動、停止容許轉矩：706Nm
瞬時最大容許轉矩：1,646Nm
連續運轉時的容許輸出轉速：150rpm
間歇運轉時的容許輸出轉速：250rpm
齒隙/空程：Max6.0arc.min.
額定壽命：6,000h
GH40(法蘭型)
性能參數
額定轉速：50rpm
額定轉矩：392Nm
啟動、停止容許轉矩：1,176Nm
瞬時最大容許轉矩：2,744Nm
連續運轉時的容許輸出轉速：150rpm
間歇運轉時的容許輸出轉速：250rpm
齒隙/空程：Max6.0arc.min.
額定壽命：6,000h
GH100(法蘭型)
性能參數
額定轉速：50rpm
額定轉矩：980Nm
啟動、停止容許轉矩：2,942Nm
瞬時最大容許轉矩：6,865Nm
連續運轉時的容許輸出轉速：65rpm
間歇運轉時的容許輸出轉速：135rpm
齒隙/空程：Max10.0arc.min.
額定壽命：6,000h
標注： 1.額定轉矩是指以額定輸出轉速運轉時體現額定壽命的力矩值，并非是顯示負荷上限的數據。
2.容許力矩根據推力負荷會有所變化。
3.容許輸出轉速根據運行率有時會受到發熱的影響。
每個周期的運行率超過50%，或在超過連續運行時容許輸出轉速的情況下使用時，請向本公司查詢。
