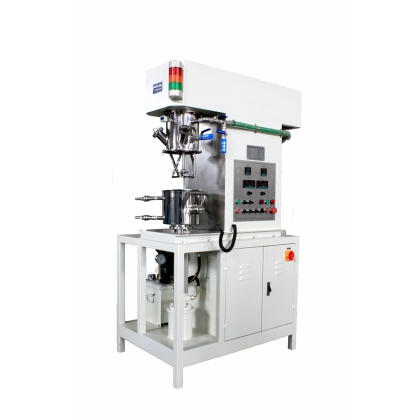

一、設備特點：

適用范圍

² 各類常見電池的粉體與液體的混合分散，最終得到混合均勻的電池漿料。非常適用于高粘稠工藝過程。

² 適應工況粘度區間≤120萬cP。



二、設備主要參數：

下桶部件

² 設計總?cè)莘e：3.8L

² 有效容積：1.2-2L

² 容器內徑：180mm

² 容器內深：150mm

² 容器材質：與物料接觸部分304

² 調溫夾套形式：桶壁單層夾套，用于冷卻或加熱；桶底單層夾套，用于冷卻或加熱

² 調溫夾套接口：G3/8"，配快開式活接頭，夾套耐壓≤0.4MPa

² 調溫夾套循環系統：客戶自備，建議夾套進水口溫度≤8℃，冷卻水流量＞1.5L/min

² 出料形式：桶底無出料閥

² 設計環境溫度：-10～+120°C

² 移動方式：無

攪拌部件

² 工作頻率：5-50hz

² 攪拌功率：0.75kw

² 攪拌槳轉速：8-76rpm

² 行星箱轉速：5-52rpm

² 攪拌槳直徑：94mm

² 攪拌槳樣式：變截面螺旋麻花型，90°螺旋線

² 攪拌槳材質：304

² 攪拌槳線速度：0.03-0.37m/s

² 攪拌槳數量：2個

² 槳與槳距離：6±1mm

² 槳與桶壁距離：3+1mm

² 槳與桶底距離：2-3mm

分散部件

² 工作頻率：5-50hz

² 分散功率：1.1kw

² 分散轉速：450-4450rpm

² 分散盤直徑：60mm

² 分散盤樣式：鋸齒形

² 分散盤材質：304

² 分散線速度：1.3-13m/s

² 分散盤數量：1個

² 分散軸數量：1根

刮壁部件

² 刮壁支架材質：304

² 刮壁板材質：聚四氟乙烯

² 刮壁轉速：與行星箱轉速一致

² 是否可拆卸：可拆卸式設計（高粘稠工藝時刮壁須取下）

底座及升降部件

² 部件材質：高剛性結構用碳鋼

² 升降方式：液壓升降

² 升降導向：導向桿

² 升降行程：≤225mm

上桶部件

² 上桶材質：304

² 粉體+液體加料口： DN50視鏡加料斗 一個

² 射燈口： DN50鋼化玻璃視鏡 一個

² 抽真空+放空口： G1/2 "內絲 一個

² 排氣口：與抽真空口共用

² 數顯真空表口：M14×1.5內絲公制牙接口 一個

控制系統

² 電氣柜：用于安置變頻器等低壓電器件

² 操作盤：用于安置按鈕、旋鈕等

² 電源：AC 3×380V±5﹪，50Hz

² 控制方式：電控

² 動力控制及調速方式：變頻器啟動及控制

² 冷卻方式：風冷

² 操作方式：電柜上面板操作對應按鈕+旋鈕

² 數字溫度顯示表：物料溫度

² 緊急停止按鈕：一個

² 報警系統：超溫報警、超溫報警停機、報警關閉

² 轉速顯示：面板表顯示轉速

² 電源指示：一個

安全連鎖系統

² 急停：按下急停開關，設備立即停止，并不能進行任何操作

² 啟動低速攪拌攪拌：可以邊升桶邊轉

² 高速分散：桶上升到位才可以轉

² 運行中安全鎖：機器運轉混料時，攪拌桶不能下降，不能打開攪拌桶。

² 防止真空管道回流：特殊的真空緩沖罐設計，可有效防止真空泵油回流到攪拌桶的現象

² 運行故障停止：變頻器自帶過載、過流、過壓、漏電、缺相等保護

² 攪拌桶升降：攪拌桶到位后才能上升。

² 攪拌桶內未排真空（未恢復常壓）不能下降。

² 攪拌桶上升到位后高速分散方能啟動。

² 攪拌桶上升到位后，配有鎖緊防護系統，以防工作時攪拌桶上升到高位后非正常下落。

² 干混階段需要攪拌槳邊旋轉邊升桶。

其他說明

² 測溫探頭：Pt100

² 測溫方式：桶壁裝測溫頭檢測物料溫度

² 傳動部件軸承：高速部件為進口軸承，低速部件為國產軸承

² 油封：國產品牌，靜密封用O形圈，動密封使用機械密封

² 潤滑油脂：國產品牌

² 機械密封潤滑油：進口品牌

² 閥門：國產品牌

² 真空設計需求量：客戶須自備真空系統 抽氣量2L/S（2XZ-2）

² 真空保持：-0.098Mpa，保壓24小時高于-0.085Mpa，不向桶內滲漏

² 主機總功率：＞3kw

² 整機重量：約550kg

² 設備尺寸：長1000mm×寬700mm×高1835mm

² 外觀顏色：米白

² 地面承載：900kg/㎡
