通過「可對應各公司的伺服電機」對應與各公司的機器人聯動。 由于「可選擇減速比」，所以實現了「縮短運行周期」「可使用小型電機」。
產品特點
• 可選擇減速比
• 可對應各公司的伺服電機
• 準備了外殼類，限位器等
• 潤滑脂已封入
• 高速?高精度定位
產品應用
變位機

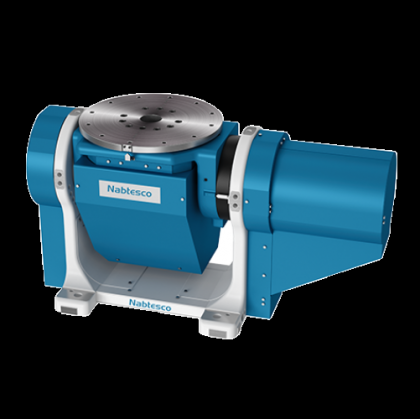

RVP-A 標準（減速比代碼 :S）
性能參數
容許搭載重量kg：500
容許重心高度（注記1）mm：300
容許傾斜角度deg：±135
減速比 旋轉軸：150
減速比 傾斜軸 ：155
額定轉矩 旋轉軸Nm：980
額定轉矩 傾斜軸Nm：1,600
啟動停止容許轉矩 旋轉軸Nm：2,450
啟動停止容許轉矩 傾斜軸Nm：4,000
瞬時最大容許轉矩 旋轉軸Nm：4,900
瞬時最大容許轉矩 傾斜軸Nm：8,000
額定輸出轉速 旋轉軸rpm：15
額定輸出轉速 傾斜軸rpm：15
（參考）容許輸出轉速（注記2） 旋轉軸rpm：20（2.0sec/180deg）
（參考）容許輸出轉速（注記2） 傾斜軸rpm：19（1.0sec/90deg）
額定壽命h：6,000
齒隙 旋轉軸arc.min.：1.0（半徑 =150 ：0.04mm）
齒隙 傾斜軸arc.min.：1.0（半徑 =150 ：0.04mm）
空程 旋轉軸arc.min.：1.0
空程 傾斜軸arc.min.：1.0
容許力矩 Nm：2,450
慣性力矩 I(I=GD2/4) 輸入軸換算值 （注記3）旋轉軸kgm²：8.27x10‾?
慣性力矩 I(I=GD2/4) 輸入軸換算值 （注記3）傾斜軸kgm²：9.86x10‾?
重量（注記4）kg：221
（參考）電機容量（注記5）旋轉軸kW：2.1
（參考）電機容量（注記5）傾斜軸kW：3.4
RVP-A 高速（減速比代碼 :F）
性能參數
容許搭載重量kg：500
容許重心高度（注記1）mm：300
容許傾斜角度deg：±135
減速比 旋轉軸：100.5
減速比 傾斜軸 ：101.81 （1120/11）
額定轉矩 旋轉軸Nm：980
額定轉矩 傾斜軸Nm：1,600
啟動停止容許轉矩 旋轉軸Nm：2,450
啟動停止容許轉矩 傾斜軸Nm：4,000
瞬時最大容許轉矩 旋轉軸Nm：4,900
瞬時最大容許轉矩 傾斜軸Nm：8,000
額定輸出轉速 旋轉軸rpm：15
額定輸出轉速 傾斜軸rpm：15
（參考）容許輸出轉速（注記2） 旋轉軸rpm：30（1.33sec/180deg）
（參考）容許輸出轉速（注記2） 傾斜軸rpm：29（0.67sec/90deg）
額定壽命h：6,000
齒隙 旋轉軸arc.min.：1.0（半徑 =150 ：0.04mm）
齒隙 傾斜軸arc.min.：1.0（半徑 =150 ：0.04mm）
空程 旋轉軸arc.min.：1.0
空程 傾斜軸arc.min.：1.0
容許力矩 Nm：2,450
慣性力矩 I(I=GD2/4) 輸入軸換算值 （注記3）旋轉軸kgm²：1.15x10‾³
慣性力矩 I(I=GD2/4) 輸入軸換算值 （注記3）傾斜軸kgm²：1.29x10‾³
重量（注記4）kg：221
（參考）電機容量（注記5）旋轉軸kW：2.1
（參考）電機容量（注記5）傾斜軸kW：3.4
