| 防爆熱電阻詳細資料： |
|

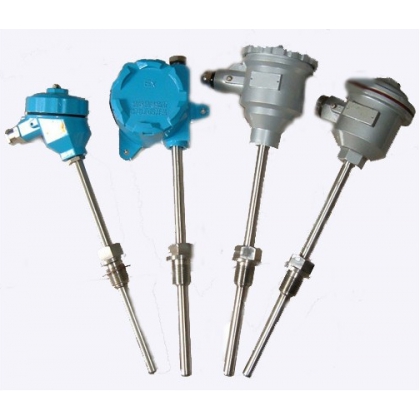

產品介紹： 一、概述 工業用防爆熱電阻作為溫度測量和控制的傳感器通常和顯示儀表、記錄儀表等配套使用直接測量生產現場存在碳?xì)浠衔锏菳炸的0～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。防爆熱電阻的結構、原理與裝配方式基本相同，主要區別是隔爆產品接線盒（外殼）在設計上采用高強度鋁合金壓鑄而成，并具有足夠的內部空間，壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以當接線盒內部的B炸性混合氣體發生B炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散--傳爆.只要用戶嚴格遵守產品使用規則,產品就能達到可靠的防爆效果。 本公司生產的化工專用隔爆熱電偶、熱電阻產品防爆性能按國家頒布的“B炸性環境用防爆電器設備”標準設計制造，熱電特性符合國際IEC標準，并經國家儀器儀表防爆安全監督站測試合格。 二、工作原理 防爆熱電阻是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生B炸時，能通過接合面間隙熄火和冷卻，使B炸后的火焰和溫度傳不到腔外，從而進行隔爆。 三、主要特點 1、壓簧式感溫元件，抗振性能好； 2、測量精度高； 3、毋須補償導線，節省費用； 4、進口薄膜電阻元件，性能可靠穩定。 四、主要技術參數 產品執行標準 IEC751 JB/T18622-1997 JB/T8623-1997 JB/T5518-91 五、常溫絕緣電阻 熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。 六、測量范圍及允差
注：t為感溫元件實測溫J對值。 七、取證一覽表
注：NEPSI防爆 認證系國J級儀器儀表防爆安全監督檢驗站 八、防爆等級 防爆等級按其使用于B炸性氣體混合物Z大安全間隙分為A 、B、C三級。
九、防爆分組形式
十、電氣設備類別 Ⅰ類——煤礦井下用電氣設備 Ⅱ類——工廠用電氣設備 十一、溫度組別 溫度組別按其外露部分允許Z高表面溫度分為T1～T6。
●防爆級別
●EXd II□T□
●Exia II□T□
●防護等級：IP65
十二、接線盒形式
十三、安裝端子形式
十四、防爆熱電阻型號命名方法
十五、選型須知
1）型號
2）分度號
3）防爆等級
4）精度等級
5）安裝固定形式
6）保護管材質
7）長度或插入深度
例例A：防爆熱電阻，Pt100型，固定螺紋M27×2，防爆等級dⅡBT4級，保護管316，插 入深度300mm。BY-WZP-240，Pt100，L=450×300，dⅡBT4 溫度變送器0.5級，保護管316，螺紋 M27×2。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
