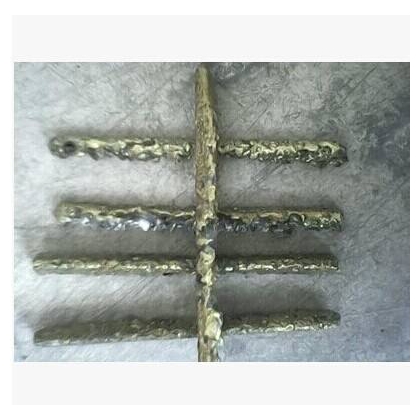

?6?9?6?9YD型硬質(zhì)合金復(fù)合材料堆焊焊條(簡(jiǎn)稱YD型焊條)，是由粒狀燒結(jié)硬質(zhì)合金與有彈性的胎體合金混合制成。外涂一層特殊熔劑并著色，以標(biāo)識(shí)顆粒等級(jí)大小。燒結(jié)硬質(zhì)合金顆粒主要為含鈷碳化鎢，其硬度為HRA89-91;胎體金屬為“鎳銅”合金，抗拉強(qiáng)度690MPa，硬度：HB≥ 160。

?6?9?6?9YD型焊條需要與一種打底焊條(YD—D)和專用熔劑(YD—R)配合使用。均有我廠按比例配套供應(yīng)。

?6?9?6?9YD-D打底焊條是一種外皮涂有特殊熔劑的氣焊焊條，

?6?9?6?9YD-R是一種復(fù)合物制造的熔劑， 用途：YD型焊條主要用于堆焊石油、礦山、采煤、地質(zhì)、建筑等工業(yè)中一些嚴(yán)重磨損或兼有切削的工件。如：銑鞋、磨鞋、扶正器、擴(kuò)孔器、鉆桿接頭、水力割刀、刮刀片、刨煤機(jī)刨刀、取芯鉆頭、打樁鉆頭、螺旋鉆頭等。

?6?9?6?9堆焊工藝：YD型焊條是采用氧—乙炔火焰進(jìn)行堆焊，使用的氣焊焊咀應(yīng)比普通氣焊碳鋼所用的焊咀大?；鹧鎽?yīng)調(diào)成中性或稍偏碳化焰。中性焰焰心的尖端位置應(yīng)嚴(yán)格控制，不能接觸到硬質(zhì)合金顆粒和工件表面，以免過(guò)燒，也就是比普通氣焊時(shí)焊咀提的要高，這一點(diǎn)是影響堆焊層耐磨壽命的關(guān)鍵，切勿忽視。

?6?9?6?9堆焊時(shí)應(yīng)盡量采用平焊位置，其它位置堆焊時(shí)應(yīng)采用適當(dāng)?shù)奶ゾ摺?/span>

?6?9?6?9工作場(chǎng)地必須通風(fēng)良好，以免有害健康。

?6?9?6?9規(guī)格：YD型焊條根據(jù)硬質(zhì)合金顆粒大小，分為：以下八個(gè)等級(jí)供貨：

?6?9?6?9YD狼牙棒耐磨合金焊條焊接方法

?6?9?6?9(2)取平焊位置進(jìn)行堆焊，為此可使用適當(dāng)?shù)奶ゾ邽榭刂贫押笇雍穸?，可利用限厚塊。

?6?9?6?9(3)用中性焰預(yù)熱，焰心勿接觸工件表面，距離以25mm為宜。

?6?9?6?9(4)當(dāng)工件加熱到適當(dāng)溫度時(shí)，即可在待堆焊表面涂一層專用焊劑，如熔劑預(yù)熱得合適，熔劑就會(huì)起泡沸騰，此時(shí)工件表面的氧化物將被熔劑清除，再繼續(xù)加熱至溶劑布滿被堆焊的表面并呈透明液體狀態(tài)時(shí)，表明可開(kāi)始堆焊打底焊層。

?6?9?6?9(5)堆焊打底焊層，采用中性焰，用打底焊條尖端不斷攪動(dòng)熔劑，并隨之熔化，焊咀不斷運(yùn)行，其運(yùn)行速度恰好與打底焊條的焊速度相等．要確保熔劑保持在工件表面上。當(dāng)打底過(guò)程結(jié)束時(shí)，堆焊表面應(yīng)形成一薄層平滑的打底合金，其厚度約lmm左右為宜。如預(yù)熱溫度不足時(shí)，熔融的打底層金屬不能流平，并在工件表砸上形成小球或凸起。

?6?9?6?9(6)堆焊硬質(zhì)合金焊層。在打底合金層上面，用YD型焊條堆焊，使用中性焰(可稍偏碳化焰)焊咀均勻平穩(wěn)的在工件表面上移動(dòng)，火焰對(duì)著合金焊條加熱(注意不可使焰心尖端接觸合金顆粒)，使焊條中胎體合金熔化，隨之硬質(zhì)合金顆粒也一同落下。在熔化的胎體金屬凝固之前，要把顆粒安排好，可用左手拿著的合金焊條拔弄，或另一人手持一根打底焊條或石墨棒作拔棍，在一傍迅速撥弄顆粒，使之排列均勻整齊。堆焊層厚度按設(shè)計(jì)要求控制。

?6?9?6?9(7)工件堆焊完后，放在不通風(fēng)的地方，緩慢冷卻，不可急冷，有條件可用石棉氈蓋上。

?6?9?6?9(8)工件冷卻到室溫后，如果有需要，可把堆焊面磨到要求尺寸和形狀。

?6?9?6?9(9)清理工件，去除所有飛濺，熔渣等。

?6?9?6?9鑫泰牌高合金耐磨焊條

?6?9?6?9鐵鉻鉬硼耐沖擊耐磨堆焊焊條Fe-Cr-Mo-B堆焊焊條是石墨型的堆焊焊條，堆焊金屬為鉬鉻硼合金，堆焊層硬度為 HRC=60~65°，基體為Cr7Mo6B8彌散硬化強(qiáng)韌化奧氏體，堆焊金屬為共晶型或近共晶型合金，本焊條不但耐高溫（可達(dá)650℃）而且耐磨性，韌性，抗裂性很好。具有較高的抗沖擊磨粒磨損性能。

?6?9?6?9用途：適用于鋼廠，電廠，水泥廠，鑄件廠，建材廠等多種工業(yè)的耐磨件的堆焊，比其他材料的焊接壽命提高6~8倍。

?6?9?6?9多種合金耐磨塊
