一、概述

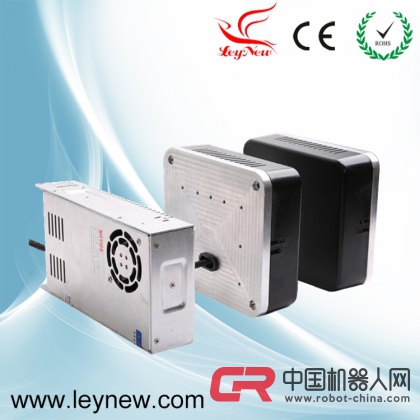

LYC300是我司自主研發的一款高性能無線充電機產品，適用于為各種移動機器人或裝置（如AGV、AGC、RGV、電動叉車、高爾夫球車和酒店服務機器人等）提供非接觸式充電，能實現電池充電過程的完全自動化，使用便捷，維護簡單。采用自適應控制技術，克服了充電距離和負載變化對系統性能的影響，控制精度高，能為鋰電池、鉛酸電池、鎳氫電池和超級電容提供精確可靠的充電，保護和延長電池壽命。

   LYC300輸出功率300W，無線傳輸效率優于85%，電磁輻射強度滿足《電磁環境控制限值（GB 8702-2014）》的要求，安全、綠色、節能。本產品中的關鍵部件全部采用進口元件，并經過嚴格的整機測試，確保長期穩定運行。

二、特點

  2.1 無接觸充電，工效高，壽命長，可實現充電時間碎片化；

  2.2 獨創的磁芯結構設計，漏磁小，輻射低；

  2.3 獨創的多回路諧振設計，損耗低，輸電頻帶寬；

  2.4 獨創的多環路自適應控制算法，確保系統始終處于最佳工作狀態；

  2.5 自主研發的2.4GHz跳頻通訊算法，數據傳輸延遲小，抗干擾能力強；

  2.6 自主研發的距離感應和位置確認算法，有效杜絕充電誤動作；

  2.7 多重過載保護設計，確保設備運行穩定可靠；

  2.8 變壓器與控制電路一體化結構，節省空間，安裝便捷；

三、技術參數

3.1 輸入電壓：AC220V±15%，單相50Hz

3.2 輸入電流：3A （最大）

3.3 輸出電壓：12.0V～30.0V （可調節，出廠設置28.8V）

3.4 輸出電流：5～10A （可調節，出廠設置10A）

3.5 穩壓精度：±0.3%

3.6 穩流精度：±1.0%

3.7 電壓紋波：≤0.3%

3.8 電源效率：≥85%

3.9 充電距離：氣隙長度：20±10mm

            X軸偏離：±20mm

            Y軸偏離：±20mm

3.10充電頻率：30～60kHz （自調諧）

3.11數據傳輸：工作頻段：2.400～2.485GHz

      擴譜方式：AFH

3.12發射功率：0dBm

3.13環境溫度：-20～+50℃

3.14儲存溫度：-30～+60℃

3.15絕緣電阻：≥100MΩ

3.16耐    壓：AC1750V （1min）

3.17耐 沖 擊：10G （全方位）

3.18耐 振 動：19.6m/sec2 （10～55Hz）

3.19外形尺寸：170(W) * 150(H) * 52(D)mm

3.20重    量：5.0kg

四、功能介紹

 LYC-300T電源端指示功能：

（1）正常上電或按復位鍵后，紅色指示燈常“亮”1秒熄滅，進入待機狀態，紅色指示燈進入慢閃狀態；

（2）當受電端到位通信正常后進行耦合度檢測階段，藍色指示燈進入常“亮”狀態；

（3）耦合度檢測通過后藍色指示燈進入快閃狀態，表示已進入正常充電狀態；

（4）充電結束后，電源端指示燈處于待機狀態，紅色指示燈進入慢閃狀態；

LYC-300R受電端指示功能：（以機器人為例：受電端在機器人上）

（1）正常接通電池或按復位鍵后，紅色指示燈常“亮”1秒熄滅，進入待機狀態，指示燈不指示，即常“滅”狀態；

（2）當受電端到達充電位置時，機器人給出充電信號（高電平有效），綠色指示燈進入慢閃狀態；

（3）正常充電后，受電端綠色指示燈快閃狀態；

（4）如果受電端因故障鎖死或者位置不準，受電端紅色指示燈進入快閃狀態；

（5）充電結束后，受電端指示燈處于熄滅狀態。

>
