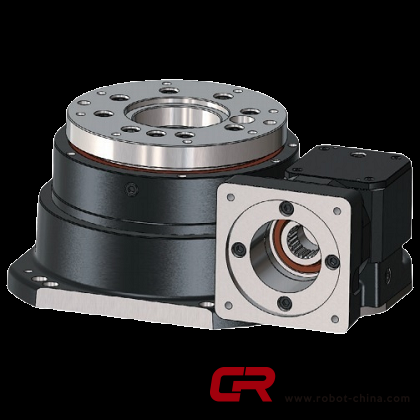

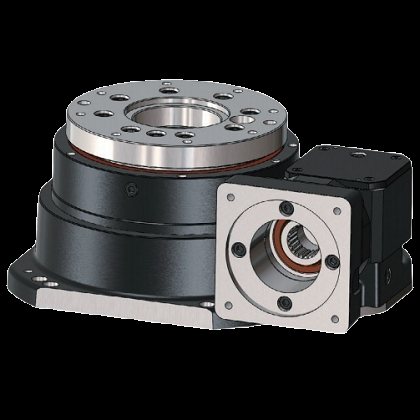

適合分度工作臺的齒輪頭RS系列 新增了承重1.5t的陣容 可高速旋轉、并采用低床結構


產品特點
• 搭載在工業機器人領域廣泛使用的精密減速機RV™的齒輪頭
  高精度·高剛性·高信賴性

• 高速旋轉可縮短運行周期
  180°索引只需0.7秒 (慣性力矩10 kgm2 時)

• 扁平結構可實現設備的低床化
  從安裝面到輸出面的高度 ：136 mm

• 可穿通各種配線的中空型
  中空徑φ50 mm

• 可安裝各公司的電機
  可對應各公司的電機軸形狀、安裝P.C.D.
  * 關于適合組裝的電機信息請與本公司營業確認。

• 可選擇有輸出法蘭和無輸出法蘭
  根據客戶的設備可選擇「有輸出法蘭」和「無輸出法蘭」

• 潤滑脂已填充
  已填充好適當量的潤滑脂縮減作業工時(采用RV GREASE LB00)

• 潤滑脂更換容易
  在全方面設置有加排脂口

產品應用
• 分度工作臺
• 單持變位機（旋轉軸）

性能參數
容許搭載重量：1,500 kg
中空徑：φ50 mm
額定轉矩：490 Nm
啟動停止容許轉矩：1,225 Nm
瞬時最大容許轉矩：2,450 Nm
額定輸出轉速：15 rpm
最高輸出轉速*1：60 rpm
容許力矩：1,764 Nm
瞬時最大容許力矩：3,528 Nm
定位精度：60 arc.sec.
重復定位精度 （參考値）*3：±5 arc.sec.
半徑500 mm時：±0.012 mm
速比値： 65.4 , 130.8*4 , 163.5*4
動作范圍：無限制*2
重量（不包括電機法蘭、輸入花鍵）：40 kg

注記：
*1 最高輸出轉速有時會受工作率的限制。 請保持減速機的表面溫度不超過60℃。
*2 動作范圍有時會因電機規格受到限制。
*3 測量方法符合JIS B 6192。
*4 特殊訂制品
