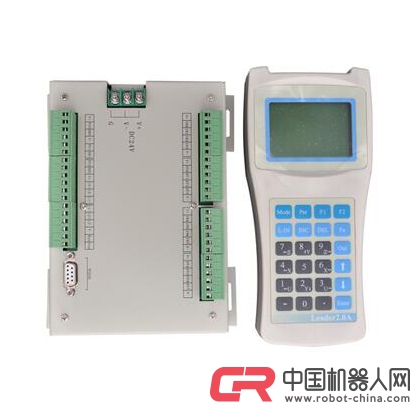

DMC330F 三軸仿型控制系統（Ver2.0 版）是基于三軸DSP＋FPGA運動控制器 DMC300A 的硬件平臺，經歷了 MC883F、DMC300F、DMC330F(Ver1.0 版)四個階段的成熟并大量市場應用， 采納了部分客戶提出的寶貴建議，并參考了國內外高端同類產品的一些功能及優點，并經深圳科瑞特自動化全體同仁的共同努力，推出的一款功能最新、使用更方便的一款高端運動控制產品。

DMC330F 三軸仿型控制系統（Ver2.0 版）繼承了 DMC 系列產品高性能、高穩定性的優

點，主要在手持合操作軟件上有了重大改進：功能更強大、操作更人性化：

應用行業:

   全自動點膠機（仿型）：橢圓型、跑道型喇叭點膠；手機等全方位四軸點膠。。。

   商標涂膠機，自動鉚床；

   線路板切割；石材切割，火焰切割，激光切割機等；

   汽車輪轂打磨拋光；

功能特點

1、 控制器采用 TI TMS320VC5000 系列高端 DSP 處理芯片，主頻 160MHz；

2、 手持合采用 Philips 單片機（ARM7），主頻 40MHz；

3、 內含 32M Nand FLASH ROM，支持 999 中圖形參數存儲；

4、 3 路步進/伺服電機脈沖高速光耦隔離輸出，硬件支持最高頻率 2MHz；

5、 脈沖輸出的頻率誤差小于 0.1%；

6、 所有輸入輸出經過光電隔離：輸出驅動 300mA，輸入隔離隔離電壓 2500VDC；

7、 采用工業通用的 RS232 接口，應用軟件升級極為方便，無需編程器；

8、 坐標單位支持毫米為單位，可手動移位或直接輸入距離；

9、 脈沖系數用戶靈活可設，大小不設限；

電氣規格

開關量輸入：

輸入電壓：5～30V； 高電壓>4.5V；低電壓<1.0V；

通道：16，全部光電隔離，隔離電壓：2500V DC。

脈沖輸出：

通道：3 脈沖＋3 方向，全部光電隔離；

輸出類型：24V 輸出，內含 1.0K 限流電阻，直接接 5V 驅動器；

實際最高脈沖頻率：200KHz。

開關量輸出

通道：8，全部光電隔離；

輸出類型：NPN 集電極開路輸出，最大峰值電流 500mA，最大持續電流 300mA。

通訊參數

通訊接口：RS232C，9600 固定波特率；

應用環境

電源要求：20～30V DC（50W）；

功 耗：< 4W

工作溫度： 0～60 攝氏度； 工作濕度： 20％～95％；

儲存溫度：-20～80 攝氏度； 儲存濕度： 0％～95％；
