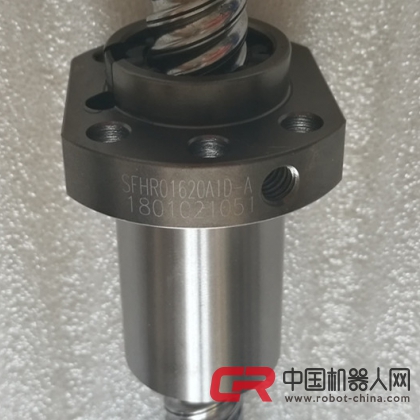

型號:SFH1605
絲桿外徑:15
導程:5
珠徑:2.778
螺母外徑:28
法蘭直徑:45
法蘭的厚度:10
螺母的長度:37
安裝孔之間的距離:38
法蘭的寬度:40
珠圈數:2.8×1
動額定負荷:1112
靜額定負荷:2507
剛性:30。

TBI滾珠絲桿的定義

TBI滾珠絲桿是將回轉運動轉化為直線運動，或?qū)⒅本€運動轉化為回轉運動的理想的產品。TBI滾珠絲桿由螺母、螺桿和滾珠組成。它的功能是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，TBI滾珠絲桿被廣泛應用于各種工業設備和精密儀器。 TBI滾珠絲桿是工具機和精密機械上常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。TBI滾珠絲桿又稱滾珠螺桿和滾珠絲杠。TBI滾珠絲桿又稱為：滾珠螺桿，滾珠絲杠，滾珠絲桿，導螺母。TBI滾珠絲桿精度公差：C10，C7，C5，C3，C2，C1----數字越小，精度越高。絲桿最長為6米，可根據客戶需要截取所需尺寸，并加工兩端

  TBI MOTION 滾珠絲杠
（1）高信賴性：
     TBI滾珠絲桿又稱之為TBI滾珠絲杠，是以多年來所累積的制品技術為基礎，從材料、熱處理、制造、檢查至出貨，都是以嚴謹?shù)钠繁Ｖ贫葋砑右怨芾?，因此具有高信賴性。滾珠絲桿一般以滾珠絲桿支撐座用以兩端支撐。
（2）圓滑的動作性：
     TBI滾珠絲杠具有比滑動絲杠更高的效率，所需扭矩只有30%以下。可輕易將直線運動轉換成回傳運動。滾珠絲桿即使給予預壓，亦能維持圓滑的動作特性。
（3）無背隙與高剛性：
     TBI滾珠絲杠采用哥德式滿槽形狀，軸方向間隙調整至極小亦能輕易轉動。又于1個或者2個螺帽間做預壓調整，予消除軸方向間隙，使其具有可符合使用條件的適當剛性。
（4）循環方式：
外循環的方式提供較為順暢之鋼珠回流，較低噪音。對于大導程滾珠絲桿及大直徑滾珠絲杠提供較佳的工作品質。
內循環絲杠構造的優點，使螺帽外徑為精巧的“圓周型”。因此適合內部空間較小的機器。
（5）優異的耐久性
     TBI MOTION以累積多年的滾珠絲桿之生產技術為基礎，采用嚴謹?shù)牟牧霞叨葻崽幚砑凹庸ぜ夹g(shù)，可供給耐久性的制品。
