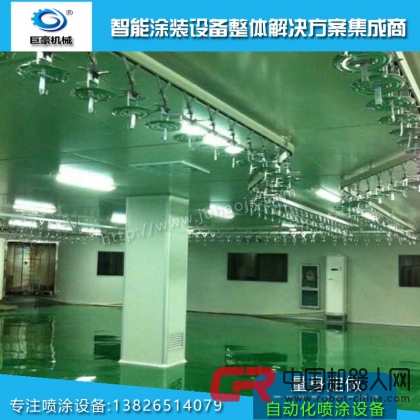

懸掛噴漆線采用懸掛式輸送機，在高度機械化的涂裝車間里，可以說是自動化噴涂線的動脈。懸掛噴漆線不僅可以完成物料的輸送與貯存任務，同時還可以在輸送過程中完成一定的工藝操作(如浸漬、噴淋、烘干、固化等)。懸掛輸送線把工藝過程中所有的工序順利地聯系起來，使涂裝作業達到省力化、自動化、管理科學化。它對車間地面設備的布置及生產工作影響較少，并可作長距離的空間連續運輸。它具結構輕巧、外形美觀、運行靈活、噪音小、安裝維修簡單方便，在機械、電子、輕工、食品等行業中得到廣泛應用。 本生產線有兩條輸送鏈：

1、防火門噴粉線：型號：QXT-200，鏈長L=220米，3HP驅動，線速v=1-3m/min。

二、 主要零部件

2.1 張緊裝置 張緊裝置的作用是給鏈條以初始張緊力，同時吸收或補償輸送鏈

2.2 潤滑裝置 采用自動加油機自動加油，保證鏈條運行平穩順暢。

2.3 溫度伸縮接頭 在溫度變化較大的烘道內，設溫度伸縮接頭防止軌道在工作中受熱脹冷縮的變形。

-2- 條在工作中由于熱脹冷縮、受力變形及磨損等原因產生的伸縮量。通常采用的是重錘式張緊方式。

2.4 檢查軌 檢查軌設在直軌段中便于操作的地方，它方便于維修、調整和檢查鏈條運行情況
2.4.1。輸送軌道 輸送軌道是輸送鏈條的支撐體，它分為直軌道，彎曲軌道兩種。彎曲軌道分為水平彎軌和垂直彎軌兩種。垂直彎軌又分為上繞彎軌和下繞彎軌兩種。軌道間連接用法蘭片螺栓鎖接。

2.4.2一次吊具端 一次吊具是一端與輸送鏈條相連另一與吊掛相連的部件。它分為固定式和可拆式兩種?？刹鹗降蹙呓Y(jié)構有普通型、Y型及U型等三種樣式。

2.5驅動裝置 驅動裝置：主要由驅動電機、減速器、驅動輪主軸、驅動鏈條等組成，驅動裝置的動力由驅動電機傳至減速器，經減速器減速后傳至驅動輪主軸，由驅動輪帶動驅動鏈條，驅動鏈條上的拔爪推動輸送鏈條向前運動。

2.6輸送鏈條 輸送鏈條在輸送機中起懸掛和傳送物件的作用。輸送鏈條采用雙向鉸接，因此它除了作直線運動外，還能隨著軌道的曲線形狀，完成水平和垂直面內的動作。

懸掛噴漆線產品型號：
懸掛輸送鏈采用滾珠軸承作為鏈條走輪，導輪均選用16Mn材質經過深加工而成。能隨意轉彎、爬升、能適應各種地理環境條件。該輸送線主要用在車間內的物料空中配送上，鏈條節距常用的有 80、150、160、200、206、240、250、300（mm）等。主體結構采用碳鋼制作。
懸掛輸送鏈可以自由選擇輸送線路，能有效地利用空間﹑節省人力﹑提高工作效率﹐主要是由鏈條﹑軌道﹑吊具﹑支架﹑傳動座和調整座等組件組成。采用變頻調速控制系統。 廣泛適用于工件的遠距離輸送、樓層提升、空中儲存、送料等工藝以及自動化涂裝生產線。
懸掛鏈線體長度 ：300m，超過300需2個動力裝置。
懸掛鏈線體高度：可變，由客戶選定。
懸掛鏈輸送速度：變頻調速、無級調速。
懸掛鏈負荷：0-2T。
懸掛噴漆線應用范圍
用于工廠之烤漆，金屬涂裝：主要有自行車、3C電子、五金配件、汽車配件、家具體

懸掛噴漆線根據客戶實際進行設計，報價流程：電話或者網上預約，工程師實地考察，制定方案，給出合理的方案價格
