作為安全回路最重要環節，安全控制器/安全PLC已經越來越多的被人們所認知，但是在使用的過程中，仍然有很多使用者困惑，安全繼電器和普通繼電器到底有哪幾方面的區別，在此和大家進行分享。眾所周知，安全設計的理念我們一定要記住三個詞：
（1）冗余
（2）相異
（3）自檢測
如何架構安全回路可靠性達到PLd以上，安全控制器必不可少成為重要環節，安全回路由安全輸入，安全控制，安全輸出組成子系統，而安全控制《包含 安全繼電器，安全控制器，安全PLC等》實現安全控制功能，設計人員根據輸入端產品數量，匹配不同的安全控制器達到安全回路的可靠性等級
|

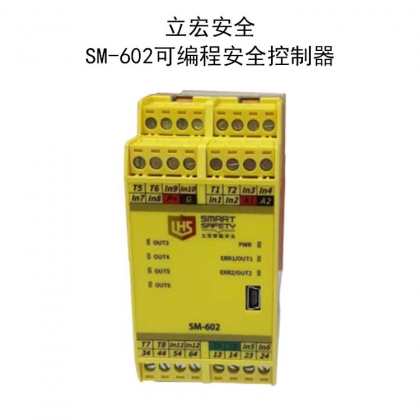

SM-602可編程控制器 |
|
 |
· 是一款可組態安全控制器，支持多種安全產品元件輸入 · 最大支持6組雙回路輸入 · 2路安全繼電器輸出 · 4路半導體安全輸出，可擴展輸出模塊 · Modbus協議通信 · 輸入輸出故障指示燈 · 安全認證：PL e、Cat: 4 |
| ▊ | 產品選型 |
|
產品名稱 |
型號 |
安全輸入 |
安全輸出 |
品牌 |
|
安全控制器 |
SM-602 |
6CH |
2NO+4SO |
LHS |
| 說 明 |
最多可輸入6組雙通道安全產品 安全光柵、急停、安全門鎖、復位等 官網編程軟件下載連接：http://lhsafety.com.cn/showinfo-257-118-0.html |
|||
| ▊ | 安全性能 |
|
· 性能等級 (PL)：PLe · 安全類別 (Cat.)：Cat.4 · 任務時間 (TM)：20年 · 診斷覆蓋率 (DC/DCavg)：99% · 安全完整性等級 (SIL)：SIL3 · 硬件故障裕度 (HFT)：1 · 安全失效分數 (SFF)：99% · 危險失效概率 (PFHd)：1.78E-9/h · 停止級別 (Stop Category)：0/1 |
符合標準ENISO13849 符合標準ENISO13849 符合標準ENISO13849 符合標準ENISO13849 符合標準IEC61508, IEC62061 符合標準IEC61508, IEC62061 符合標準IEC61508, IEC62061 符合標準IEC61508, IEC62061 符合標準EN60204-1 |
| ▊ | 主要技術參數 |
|
電源特性 |
·供電電壓：24VDC ·電壓范圍：20~30VDC ·電流損耗：≤110mA(24VDC) |
|
輸入特性 |
·輸入電流：≤10mA(24VDC) ·導線電阻：≤15Ω ·輸入設備：急停按鈕，安全門，雙手按鈕安全光幕，磁性安全開關等 ·輸入通道：6 |
| 繼電器輸出特性 |
·觸點數量：2NO(安全輸出) ·觸點材料：AgSnO2 ·觸點熔絲保護：10A快，6A慢 ·切換容量：5A/230VAC； 5A/24VDC |
| 半導體輸出特性 |
·觸點數量：4SO(安全輸出) ·觸點熔絲保護：10A快，6A慢 ·切換容量：2A/24VDC |
|
時間特性 |
·吸合緩沖時間：≤100ms ·釋放緩沖時間：≤30ms
·恢復時間： 急停操作：≤30ms 電源失效：≤1000ms ·恢復時間： 急停操作：≤30ms 電源失效：≤100ms ·電源短時中斷：20ms |
|
通訊特征 |
·波特率：38.4kbps(固定) ·通訊長度：≤1000m ·組網能力：≤10臺 |
| ▊ | 環境特性參數 |
|
·電磁兼容：符合EN60947，EN61000-6-2，EN61000-6-4 ·振動頻率：10Hz~55Hz ·振動幅度：0.35mm ·使用溫度：-20℃~+60℃ ·儲存溫度：-40℃~+85℃ ·相對濕度：10%~90% ·過壓等級：Ⅲ ·污染等級：2 ·海拔高度：≤2000m ·額定絕緣電壓：250VAC ·額定沖擊電壓：6000V(1.2/50us) ·絕緣強度：1500VAC， 1min ·電氣間隙和爬電距離：符合EN60947-1 |
|
| ▊ | 功能應用參數 |
|
功能框圖 |
典型應用 |
|
|
|
輸入元件：CH1(急停按鈕)；CH2(急停按鈕)；CH3(復位按鈕) 輸入元件：CH4(急停按鈕)；CH5(急停按鈕)；CH6(復位按鈕) 控制邏輯：CH1&CH2CH4&CH5 復位方式：手動復位 輸出延時：0s 安全等級：Cat.4 性能等級：PLe 安全完整性等級：SIL 3 |
| ▊ |
接線示意圖 |
|
電
源 |
|
通
訊 |
|
|
輸
入 |
|
|
|
|
|
||
|
|
||
|
復
位 |
|
|
|
|
反
饋 |
|
|
|
|
輸
出 |
|
|
|
