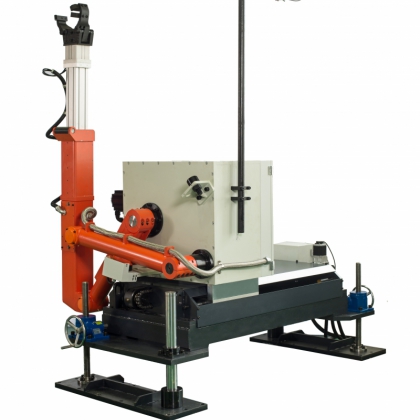

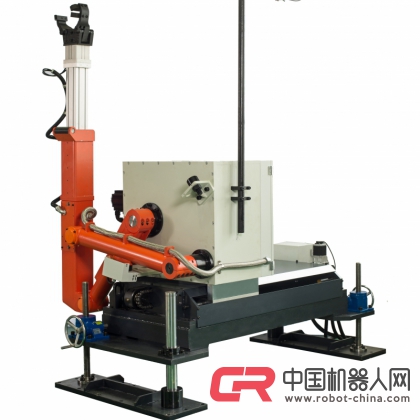

特點：
1. 獨特設計的連桿結構具有非常理想的運動軌跡。
2.采用連桿式手臂，承載能力強，采用進口臺灣知名品牌伺服；另手臂分多段速控制，故比氣動控制穩定性高，即便高速動作，可將手臂的沖擊減到最低。
3. 可實現任意位置待機，大大節約的取件周期。
4.夾取裝置為3爪結構，詮釋了3點共圓之原理，故為夾取料餅最理想方式。內部結構是通過死點機鉸位置來給夾爪傳遞最夠大的力，以保證產品更加牢靠被夾穩。
5. 電腦為三菱 PLC，并采用安川變頻器驅動、KOYO編碼器控制手臂位置。國際品牌控制元件能保證機械手臂的穩定性。
6.整機高度可調節，采用四柱升降機構，穩定、可靠、省力，適合多壓射工位取出。
7.配有觸摸式人機界面，參數設置簡單、直觀；使操作與維護更加簡便。
8.多元化的待機模式，自動/手動等選擇模式，方便客戶任選。
參數表
|
機型 |
REC-03 |
REC-04 |
REC-06 |
REC-08 |
|
適用壓鑄機 |
500T-650T |
700T-900T |
1000T-1300T |
1400T-2000T |
|
夾取直徑 |
70-100mm |
70-100mm |
90-140mm |
110-160mm |
|
夾爪數 |
3 |
|||
|
引拔力 |
68kgf |
68kgf |
98kgf |
98kgf |
|
引拔行程 |
600mm |
600mm |
700mm |
800mm |
|
空氣源 |
4-6kgf/cm2 |
|||
|
氣源接口 |
1/2” |
|||
|
夾持重量 |
20Kg |
25 Kg |
30 Kg |
50 Kg |
|
手臂電機 |
1.5 KW |
1.5KW |
1.5 KW |
2.0KW |
|
橫移電機 |
0.37 KW |
0.37KW |
0.75 KW |
0.75 KW |
|
固定方式 |
落地式 |
落地式 |
落地式 |
落地式 |
|
循環節拍 |
16s |
16s |
20 |
22 |
配置表
|
品名 |
品牌（產地） |
品名 |
品牌（產地） |
|
渦輪減速機 |
工機（臺灣） |
PLC |
西門子（德國） |
|
伺服電機 |
安川（日本） |
接近開關 |
歐姆龍（日本） |
|
電磁閥 |
CKD（日本） |
繼電器等 |
歐姆龍（日本） |
|
氣缸等 |
CKD（日本） |
||
|
軸承 |
NSK（日本） |
|
|
|
|
|
|
|
|
