一、設備介紹

二、設備的特點及優勢

三、與傳統首件測試的對比

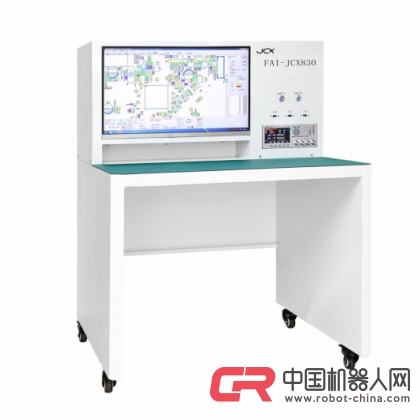

設備介紹

1）系統介紹

   JCX-830智能首件檢測系統是針對SMT首件確認環節實現減人增效的全新方案，通過整和BOM、CAD及圖紙自動生成檢測程序，快速準確對元器件進行逐一檢測，并自動判定結果，使用該系統，僅需一人獨立操作，檢測時間可減少50%以上更重要的是減少人為失誤，提高首件檢測的準確性和可追溯性，保證生產的品質。

2）設備原理

   JCX-830是專用于做SMT首板檢測的設備，其原理是將首件板的BOM、CAD文件及圖紙導入系統內，系統會自動合成檢測程序，員工根據系統自動生成的檢測程序?qū)κ准M(jìn)行逐一檢測，系統會記錄下測量值并自動判定結果。

設備的特點及優勢

1. 操作簡單——檢測時作業員一手拿表筆進行測量，系統會自動記錄數據，完全只需一人操作（而傳統方式復雜電路板通常需要2人配合完成）

2. 節省時間——實踐證明使用JCX-830首板檢測系統工作效率可以提升50%左右，大幅度為SMT節約寶貴時間。

3. 數值的正確性——采用客戶原始的BOM和CAD文件，直接導入系統，生成檢測程序保證首件檢測數據的絕對正確性。

4. 真實反映測值——LCR讀取的數據自動記錄在系統上，并且可以自動生成報表，很直觀的顯示出來，不能人為修改

5. 避免漏測——檢測時系統會動態的顯示已測和未測的元器件數量，如有漏測一目了然。

6. 可檢測出多貼，少貼的情況——很方便對SKIP（不貼零件）位置進行確認，若在該類位置發現有零件，則為異常，清晰放大的圖片會讓作業員快速準確的找到其位置。

7. 程序管理簡單方便——檢測程序由電腦保存，方便調用。（傳統方式需要對BOM表和位置圖的紙質資料進行保管）

8. 樣本功能——檢測OK后可以保存為樣本，下次檢測相同機種時可以調出作對比判定，使檢測工作更加快速高效。

9. 方便查找元件——系統設置有查找功能，員工可根據位號、名稱或者其他信息快速對元件進行查詢定位

10. 自動生成完善的檢測報告——檢測完成可自動生成完善的檢測報告，方便追溯源頭；同時也省去了做報告的繁瑣和時間；檢測報告只讀Excel文檔，真實反映實際情況，避免人為修改和失誤

在檢測效率和品質方面，JCX-830相比傳統方式有很大的提升
