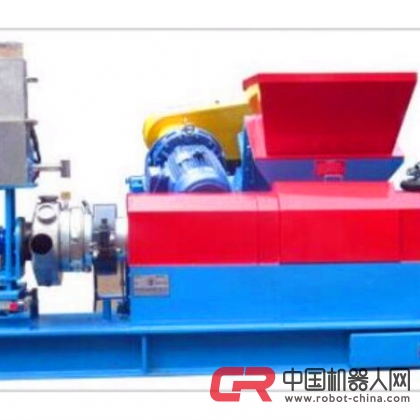

65/150雙階擠出機組規格書
　　系統機組技術參數
　　Ⅰ、機器顏色：主機為：灰色；電柜為：電腦色；護罩：黃色
　　Ⅱ、造粒工藝：300升高混機------緩存料斗——65B雙螺桿——單雙連接體——150單螺桿擠出機——偏心水環機頭——水泵-----離心脫水機——風冷加長振動篩(2.5m)——一級旋風分離器——二級旋風分離器 ——風吹料倉一套
　　Ⅲ、作業物料：10KV級XLPE 交聯料
　　產 量： 6-8噸/24小時
　　二、技術配置
　　（一）高速混合機：
　　1.1 300熱混合機主要技術參數
　　產量...................................................................... ≤450-600Kg/h
　　一次投料量..............................................................≤100Kg/h
　　總?cè)莘e/有效容積......................................................100L/250L
　　主軸轉速...................................................................380/735r.p.m
　　調速方式....................................................................變極
　　加熱方式...................................................................自摩擦
　　物料升溫/熱混時間..................................................室溫下約110℃/10min
　　排料方式....................................................................氣動
　　排料壓縮空氣壓力.............................................…..0.39~0.49MPa
　　電動機.................................................................…..型號：Y280M-4/8-V3
　　功率40/55KW
　　內筒材質............................................................…..不銹鋼
　　鍋蓋材質............................................................…..鑄鋁Z102
　　出料口材質.......................................................…..鑄鋁Z102
　　攪拌拌漿材質...................................................…..不銹鋼
　　電器原件...........................................................…..德力西
　?。ǘ┚彺娌讳P鋼料斗一件?？梢跃彺娓呋鞕C(jī)一鍋料
　　（三）雙螺桿計量喂料系統
　　1、擺線針輪減速電機；
　　2、功率：1.5kw；
　　3、“英威騰”變頻調速器；
　　4、減速箱速比：17：1；
　　5、喂料體帶臥式攪拌器，防架橋；
　　6、電機與減速機采用直聯式；
　?。ǘ?/font>65雙螺桿擠出機
　　1、減速箱
　　1）減速系統與扭矩分配系統合為一體,高扭矩；
　　2）輸出軸轉速：500rpm；輸入軸轉速：1480rpm；
　　3）減速扭矩分配系統的徑向軸承均為進口NSK軸承；
　　4）齒輪：高速重載硬齒面，齒輪軸材料20CrNi2MOA，HRC58-62；
　　5）潤滑油冷卻系統油泵電機功率為0.55kw。
　　2、減速箱冷卻系統
　　1）水泵功率：0.55kw；
　　2）油水管與機體分離，便于清洗和維修；
　　4）油泵主循環油管為不銹鋼軟管
　　5）0.55m3冷凝器：1臺。
　　3、主電機：
　　1）交流電機；
　　2）功率：75kw；
　　3）“德東”品牌。
　　4）“英威騰”變頻調速器。
　　4、螺桿
　　1）直徑：φ62.3mm；長徑比：32:1；
　　2）螺桿為積木式結構；
　　3）芯軸材質：40CrNiMoA，螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；
　　4）螺紋元件材質為優質高速工具鋼，高溫真空淬火熱處理；整體硬度：HRC60-64；
　　5）螺桿頭、并帽聯接為反牙聯接，確保聯接緊固。(螺桿要長出筒體)
　　5、料筒
　　1）材質：45#鋼為基體，∞內孔采用優質雙合金襯套；
　　2）L=240mm/節，共八節；第一節筒體為進料筒體，其余筒體為閉口筒體；
　　3）筒體采用軟水冷卻；
　　4）筒體間采用內六角高強度螺栓聯接。
　　5、加熱區段：采用優質鑄鋁加熱器。
　　6、軟水冷卻系統
　　1）冷卻水泵功率：0.75kw；
　　2）軟水管與機體分離，便于清洗和維修；
　　3）臺灣強石自動控水電磁閥、針型閥控制；
　　4）主循環水管直徑為∮60mm，不銹鋼水箱以及水泵；
　　5）連接短水管采用銅管；
　　6）0.75m3冷凝器：2臺。
　?。ㄈ﹩坞p連接體：一件。
　　（四）GLD-150單螺桿擠出機
　　1、減速箱：齒輪（軸）采用高強度合金鋼經滲碳淬火磨齒加工，齒輪精度高、硬度高；承載能力高，傳動平穩、噪聲低、效率高等特點
　　2、主電機：
　　1）交流電機；
　　2）功率：45kw；
　　3）“德東”品牌；
　　4）“英威騰”變頻調速器。
　　3、螺桿
　　1）直徑：φ150mm；長徑比：9:1；
　　2）材質為38CrMoALA氮化處理，氮化HV950-1050，深0.6-0.75mm，脆性不大于II級，螺桿外表鍍硬鉻處理。
　　3) 螺桿芯部通水冷卻;
　　4、料筒
　　1）材質為38CrMoALA氮化處理，氮化HV950-1050，深0.6-0.75mm，脆性不大于II級；
　　2）螺筒采用水冷卻；
　　3）料筒加防護罩；
　　4) 加熱區段：采用優質鑄鋁加熱器。
　　5）螺筒與螺桿采用滑道自動分離系統
　?。ㄎ澹┞?lián)鎖控制系統
　　1、主機溫控系統采用歐姆龍智能儀表，具有雙通道、PID參數自整定及加熱器斷路指示等功能；
　　2、主機聯鎖保護功能：雙螺桿主機與齒輪箱油泵聯鎖；
　　3、單螺桿與喂料機聯鎖保護，喂料機出現故障時，主機延時停機；主機因故停機時，喂料機即停；
　　4、單螺桿機頭設有熔體壓力及熔體溫度顯示，其中熔壓與主機聯鎖，實現超壓保護。
　?。╇娖骺刂葡到y(tǒng)
　　1、3X380V，交流50HZ
　　2、交流接觸器：德國 西門子產品
　　3、主 機空 開：韓國 LG
　　4、中間繼電器；日本 歐姆龍產品
　　5、溫 控 表：日本 歐姆龍產品
　　6、電氣控制柜控制包括溫控系統、驅動系統、聯鎖聯控系統
　?。ㄆ撸┧F偏心熱切造粒輔機
　　1、偏心水霧熱切造粒機一臺，電機功率1.5kw，“英威騰”變頻調速。
　　2、偏心切粒罩一套，罩門為鉸鏈快開結構，便于打開清理，便于觀察，不銹鋼材質。與水接觸罩壁用不銹鋼材質
　　3、4kw水泵一臺；不銹鋼水箱一件；輸送水管、回水管等一套。
　　4、導流槽：不銹鋼件，結構合理，強度可靠，一件；
　　5）加長風冷振動篩：L=2.5m，一臺，不銹鋼材質，吹送風機0.75kw；振動篩上加蓋；蓋子上預留透視窗；透視窗規格：300*300mm;透視窗采用20目的鋼絲網
　　6）一級級旋風分離器：φ800mm，不銹鋼材質；一件；采用φ160mm不銹鋼管聯接；連接方式為法蘭連接, 4kw物料輸送風機。
　　7）二級級旋風分離器：φ800mm，不銹鋼材質；一件；采用φ160mm不銹鋼管聯接；連接方式為法蘭連接, 4kw物料輸送風機。
　　8）風吹料倉：一套，包括1m3料倉、3kw吹送風機，輸送不銹鋼管道5m。(下料閥上放強力磁鐵兩塊)
　?。ò耍╇S機備件與工具：
　　1）螺紋元件 500mm
　　2）主機輸入輸出油封 3件
　　3）熱切刀片 10把
　　4）內六角扳手 1套
　　5）耐高溫手套 1副
　　6）銅棒φ30×250mm 1根
　　7）技術文件 1套
　?。òǎ弘姎獍惭b圖紙一套、雙階擠出機說明書一本、變頻器說明書一本、溫控表說明書一本、螺桿組合圖一份）
　　三、公用工程條件：由客戶負責
　　1、電：頻率50HZ 電壓380V/220V 三相
　　2、冷卻水
　　循環水：供水壓力：～0.45MPa 供水溫度：≤38℃
　　工業軟水（去離子水）供水溫度≤38℃
　　3、電儀控制柜使用溫度環境≤38℃，無導電粉塵
　　4、主機可放置在平整承重地面上，可不做專門基礎
　　四、總價及付款方式：
　　1、以上配置售價：￥？？？？萬元（此價格含13％增值稅.運費）
　　2、付款方式：買方預付30％定金合同生效，賣方開始制作，買方提貨前付另70％。
　　3. 設備保修一年
