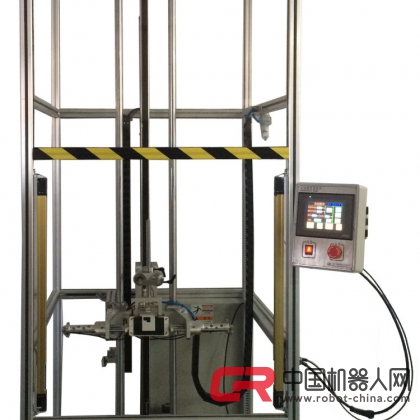

產品應用：該設備用于評估產品在客戶實際使用時意外跌落后對產品性能的影響，適用于手機、PAD、電子書、電子辭典等小型電子產品作指定方向或指定位置的跌落測試。

原理說明：系統采用觸摸屏與PLC通訊，控制伺服電機驅動跌落機構上的夾持夾具升降，并配合脫鉤裝置和夾具的釋放動作實現跌落測試。調整角度定位銷可滿足用戶對小型電子產品棱、面的跌落測試。

產品特點

 雙立柱直線軸承導向，伺服電機+同步帶驅動升降，可任意設定測試高度，且定位準確；

 觸摸屏+高響應PLC控制，且所有電氣控制部分選用成套Omron系列產品，響應速度更快，運行更穩定，可測得加速度、最大落地末速度、試驗時間等數據；

 鋁型材外圍框架和裝有安全光幕，為操作者的安全提供了更可靠的保障；

 夾持夾具鉸鏈夾持機構，實現超出氣缸移動數倍的速度釋放樣品，保證了跌落的精度；

 多種組合控制模式，滿足不同跌落需求；

 預留高速相機控制接口，可直接控制相機同步拍攝、視頻剪輯、分區保存等操作（選配）；

 跌落板多種材質可供選擇，滿足不同用戶需求；

 具有高度補償功能，系統可自動計算導桿摩擦衰減，修正跌落高度，以保證落地末速度

主要功能

 定向跌落測試

 自由跌落測試

 自動和手動功能

 基準高度補償功能

 跌落高度、落地末速度、測試次數可設定

 延時釋放和傳感器檢測釋放選擇功能

 數據測算功能，自動計算加速度、落地末速度、試驗時間等

 可外接主流品牌高速相機，實現同步控制、視頻剪輯、分區保存等功能（選配）

 氣動脫鉤，力量均勻穩定可靠

 安全保護功能（操作人員肢體進入設備內部，設備不啟動，保護操作者安全）

 高速相機控制系統（選配功能）

技術參數

 跌落高度：可在 400-1800mm 范圍內設定，位移精度為±0.5mm

 跌落角度：可跌落樣品的6個面、12個棱

 相關標準：產品依據相關企業測試標準

 夾具夾持最大寬度：160mm

 夾持角度調整：0°、30°、45°、60°、90°

 測試數據：跌落高度、加速度、末速度、試驗時間、測試次數等

 實測加速度：>9.3m/s²

 時間增益設定范圍：0.01-1s

 控制模式：高度+定向，末速度+定向，高度+自由

 測試樣品重量：最大允許1000g

 測試樣品種類：手機、充電器、電池、工裝模型等不規則產品；

 跌落面尺寸：400*400*50mm

 跌落面材質：花崗巖板（可根據需要選配其他材質）

 驅動方式：伺服電機+同步齒形帶

 控制方式：觸摸屏+PLC

 氣源要求：不低于0.6MPa潔凈的壓縮空氣

 電源要求：AC220V±10％   50Hz

 設備功率：500W

 外形尺寸：900*900*2400mm

 設備重量：370Kg

  工作環境和存儲環境要求

 工作溫度和濕度：溫度18℃～30℃，濕度40%～60% (非冷凝)

 存儲溫度和濕度：溫度-10℃～60℃，濕度40%～60% (非冷凝)
