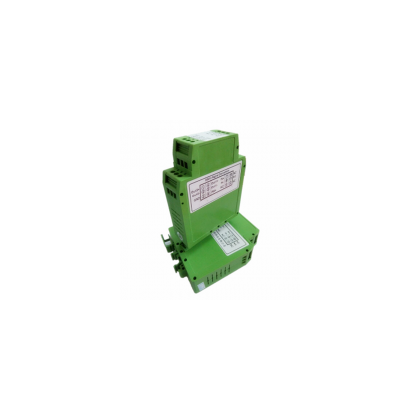

主要特性:
|
>> 精度、線性度誤差等級： 0.1、0.2、0.5級 >> 4-20mA/0-5V/0-10V等標準信號輸入 >> 0~100mA/0~500mA/0~1A/0-2A等電流信號輸出 |
>> 0~1V(max 2A)/0~10V/0-24V(max 2A) 等電壓信號輸出
|
>> 信號輸入/信號輸出 3000VDC隔離 >> 輔助電源：12V、15V或24V直流單電源供電 >> 輔助電源與輸出信號不隔離 |

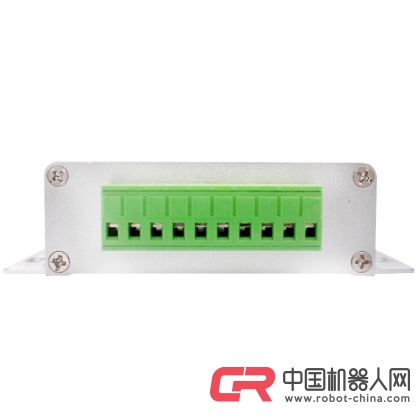

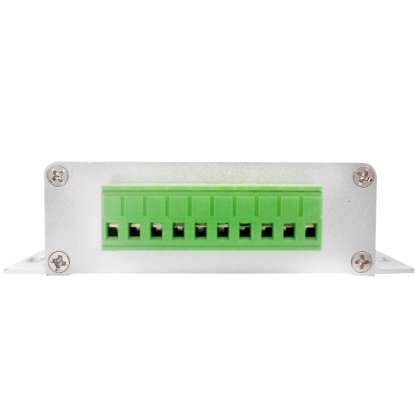

>> 螺絲固定安裝，插拔式接線端子
>> 尺寸：120 x 105 x 29mm
>> 工業級溫度范圍: - 45 ~ + 85 ℃
應用：
|
>> 工業現場信號隔離與放大 >> 電流信號放大或電壓信號驅動能力加強 >> 電磁閥、比例閥門線性驅動器 >> 電磁開關線性控制器 >> 電磁驅動線圈或大功率負載 |
>> 地線干擾抑制
產品選型表：
DIN11D IRT - V(A)□ - P□ – V(A)□
|
輸入信號 |
供電電源 |
輸出信號 |
|||||||
|
電壓 |
代碼 |
電流 |
代碼 |
Power |
代碼 |
電流 |
代碼 |
電壓 |
代碼 |
|
0-5V |
V1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20ma |
A3 |
0~5V |
V1 |
|
0-10V |
V2 |
0-10mA |
A2 |
12VDC |
P2 |
4-20ma |
A4 |
0-10V |
V2 |
|
0-75mV |
V3 |
0-20ma |
A3 |
5VDC |
P3 |
用戶自定義 |
Az |
1-5V |
V6 |
|
0-2.5 |
V4 |
4-20mA |
A4 |
15VDC |
P4 |
用戶自定義 |
Vz |
||
|
用戶自定義 |
Vz |
用戶自定義 |
Az |
||||||
注：定貨時請告知輸出負載電阻的大小。
選型舉例：
例1：輸入信號:0-10V 供電電源:24V 輸出信號:0-1A 負載電阻: 10歐姆 型號:DIN11 IRT V2-P1-Az
例2：輸入信號:0-10V 供電電源:12V 輸出信號:0-10V負載電阻: 50歐姆 型號:DIN11 IRT V2-P2-V2
例3：輸入信號:0-3V 供電電源:24V 輸出信號:0-24V 負載電阻: 12歐姆 型號:DIN11 IRT Vz-P1-Vz
通用參數
|
參數名稱 |
測試條件 |
最小 |
典型值 |
最大 |
單位 |
|
隔離 |
信號輸入與信號輸出之間隔離，輔助電源與輸出信號不隔離 |
||||
|
隔離耐壓 |
50Hz，1分鐘,漏電流1mA |
3000 |
VDC |
||
|
耐沖擊電壓 |
3.5KV， 1.2/50us(峰值) |
||||
|
工作溫度 |
-45 |
+85 |
℃ |
||
|
工作濕度 |
無凝露 |
10 |
90 |
% |
|
|
存儲溫度 |
-45 |
+85 |
℃ |
||
|
存儲濕度 |
10 |
95 |
℃ |
||
|
引腳 |
名 稱 |
描 述 |
引腳 |
名 稱 |
描 述 |
|
1 |
IN+ |
模擬信號輸入正端 |
7 |
OUT+ |
模擬信號輸出正端 |
|
2 |
IN- |
模擬信號輸入負端 |
8 |
||
|
3 |
PW+ |
電源正端 |
9 |
OUT- |
模擬信號輸出負端 |
|
4 |
10 |
||||
|
5 |
GND |
電源負端 |
|
||
|
6 |
|
注意事項:
1、使用前根據裝箱單，以及產品標簽，仔細核對和確認產品數量、型號和規格。
2、使用時必須按所選產品型號對應的接線參考圖，正確連接信號輸入、輸出和電源線，檢查無誤后再接通電源和信號。
3、當用表筆直接測量信號時，請將端子旋緊。
4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。
5、集中安裝時，安裝間距≥10mm。
6、產品出廠時已調校好，請勿隨意調校。確需現場調校時，請與我公司聯系。
7、產品為一體化結構，不可拆卸，同時應避免碰撞和跌落。本產品質保2年，在此期間，本公司免費維修或更換。人為損壞或者涂改和撕下產品上的任何標貼的概不退換。
8、產品內部未設置防雷擊電路，當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時，請注意采取防雷措施。
9、產品規格更新時恕不另行通知。
