WAS-SSGL-DPJ

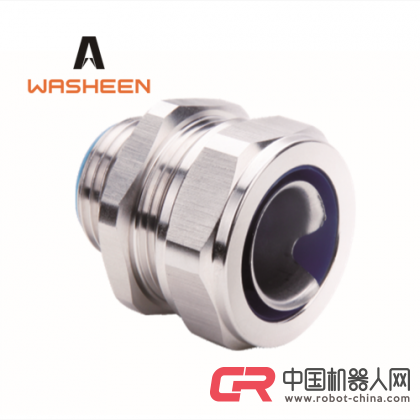

不銹鋼DPJ端式接頭
產品材質： A.C.D.F部位采用304不銹鋼制成，B.E部分采用橡膠制成。
螺紋規格： 公制 (M) 、 德制 (PG)、英制 (G)
工作溫度： -40℃至+100℃，短時可達+120℃。
防護等級： IP65
產品特性：304不銹鋼制成、外型美觀、結構緊密、強度高比一般金屬軟管接頭高。軟管護套設計與軟管相扣接緊之設計、裝配省時便利，抗拉力強?？煞浪?、防塵、抗鹽、耐酸堿、耐腐蝕、酒精、油、脂。
除以下標準規格外，可按要求任意變動螺紋大小及標準。
規格選型：
公制螺紋 (M)
|
訂貨號 |
配套金屬 |
配套金屬 |
螺紋標準（公制） |
螺紋外徑D1(mm) |
螺紋長度（L1） |
扳手尺寸 |
包裝單位(個/包) |
|
WAS-SSGL-DPJ-6-M12 |
Φ 6 |
3/16" |
M12×1.5/M14×1.5 |
12 /14 |
7 |
18/16 |
100 |
|
WAS-SSGL-DPJ-8-M14 |
Φ 8 |
5/16" |
M14×1.5/M16×1.5 |
14 /16 |
8 |
24/22 |
50 |
|
WAS-SSGL-DPJ-10-M16 |
Φ 10 |
1/4" |
M16×1.5 |
16 |
8 |
24/22 |
50 |
|
WAS-SSGL-DPJ-13-M18 |
Φ 13 |
3/8″ |
M18×1.5/M20×1.5 |
18 /20 |
10 |
26 |
50 |
|
WAS-SSGL-DPJ-16-M20 |
Φ 16 |
1/2″ |
M20×1.5/M24×1.5/M27×2.0 |
20 /24 /27 |
10 |
30 |
50 |
|
WAS-SSGL-DPJ-20-M25 |
Φ 20 |
3/4″ |
M25×1.5/M27×2.0/M30×2.0 |
25 /27 /30 |
12 |
35 |
25 |
|
WAS-SSGL-DPJ-25-M32 |
Φ 25 |
1″ |
M32×1.5/M33×2.0/M36×2.0 |
32 /33 /36 |
12 |
43 |
20 |
|
WAS-SSGL-DPJ-32-M36 |
Φ 32 |
1-1/4″ |
M36×2.0/M40×2.0/M42×2.0/M48×2.0 |
36 /40 /42 /48 |
14 |
52 |
10 |
|
WAS-SSGL-DPJ-48-M48 |
Φ 38 |
1-1/2″ |
M48×2.0/M50×2.0 |
48 /50 |
14 |
60 |
10 |
|
WAS-SSGL-DPJ-51-M60 |
Φ 51 |
2″ |
M60×2.0/M63×1.5/M64×2.0/M70×2.0 |
60 /63 /64 /70 |
15 |
75 |
5 |
|
WAS-SSGL-DPJ-64-M76 |
Φ 64 |
2-1/2″ |
M76×2.0 |
76 |
20 |
89/87 |
2 |
|
WAS-SSGL-DPJ-75-M88 |
Φ 75 |
3″ |
M88×2.0 |
88 |
22 |
102/97 |
2 |
|
WAS-SSGL-DPJ-100-M114 |
Φ 100 |
4″ |
M114×2.0 |
114 |
28 |
133/128 |
2 |
德制螺紋 (PG)
|
訂貨號 |
配套金屬 |
配套金屬 |
螺紋標準（德制） |
螺紋外徑D1(mm) |
螺紋長度（L1） |
扳手尺寸 |
包裝單位(個/包) |
|
WAS-SSHS-DPJ-6-PG7 |
Φ 6 |
3/16″ |
PG7 |
12.5 |
7 |
18/16 |
100 |
|
WAS-SSHS-DPJ-8-PG9 |
Φ 8 |
5/16″ |
PG9 |
15.2 |
8 |
24/22 |
50 |
|
WAS-SSHS-DPJ-10-PG9 |
Φ 10 |
5/16″ |
PG9 |
15.2 |
8 |
24/22 |
50 |
|
WAS-SSHS-DPJ-13-PG11/PG13.5 |
Φ 13 |
3/8″ |
PG11/PG13.5 |
18.6/20.4 |
10 |
26 |
50 |
|
WAS-SSHS-DPJ-16-PG13.5/PG16 |
Φ 16 |
1/2″ |
PG13.5/PG16 |
20.4/22.5 |
10 |
30 |
50 |
|
WAS-SSHS-DPJ-20-PG21 |
Φ 20 |
3/4″ |
PG21 |
28.3 |
12 |
35 |
25 |
|
WAS-SSHS-DPJ-25-PG29 |
Φ 25 |
1″ |
PG29 |
37 |
12 |
43 |
20 |
|
WAS-SSHS-DPJ-32-PG29 |
Φ 32 |
1-1/4″ |
PG29 |
37 |
14 |
52 |
10 |
|
WAS-SSHS-DPJ-48-PG36/PG42 |
Φ 38 |
1-1/2″ |
PG36/PG42 |
47/54 |
14 |
60 |
10 |
|
WAS-SSHS-DPJ-51PG48 |
Φ 51 |
2″ |
PG48 |
59.3 |
15 |
75 |
5 |
英制螺紋 (G)
|
訂貨號 |
配套金屬 |
配套金屬 |
螺紋標準（英制） |
螺紋外徑D1(mm) |
螺紋長度（L1） |
扳手尺寸 |
包裝單位(個/包) |
|
WAS-SSHS-DPJ-6-G1/4 |
Φ 6 |
3/16″ |
G1/4″ |
13.2 |
7 |
18/16 |
100 |
|
WAS-SSHS-DPJ-8-G3/8 |
Φ 8 |
5/16″ |
G3/8″ |
16.5 |
8 |
24/22 |
50 |
|
WAS-SSHS-DPJ-10-G3/8 |
Φ 10 |
5/16″ |
G3/8″ |
16.5 |
8 |
24/22 |
50 |
|
WAS-SSHS-DPJ-13-G3/8 |
Φ 13 |
3/8″ |
G3/8″ |
16.5 |
10 |
26 |
50 |
|
WAS-SSHS-DPJ-16-G1/2 |
Φ 16 |
1/2″ |
G1/2″ |
21.3 |
10 |
30 |
50 |
|
WAS-SSHS-DPJ-20-G3/4 |
Φ 20 |
3/4″ |
G3/4″ |
26.6 |
12 |
35 |
25 |
|
WAS-SSHS-DPJ-25-G1 |
Φ 25 |
1″ |
G1″ |
33.4 |
12 |
43 |
20 |
|
WAS-SSHS-DPJ-32-G1-1/4 |
Φ 32 |
1-1/4″ |
G1-1/4″ |
42.1 |
14 |
52 |
10 |
|
WAS-SSHS-DPJ-48-G1-1/2 |
Φ38 |
1-1/2″ |
G1-1/2″ |
47.8 |
14 |
60 |
10 |
|
WAS-SSHS-DPJ-51-G2 |
Φ51 |
2″ |
G2″ |
59.6 |
15 |
75 |
5 |
|
WAS-SSHS-DPJ-64-G2-1/2 |
Φ 64 |
2-1/2″ |
G2-1/2″ |
75.1 |
20 |
89/87 |
2 |
